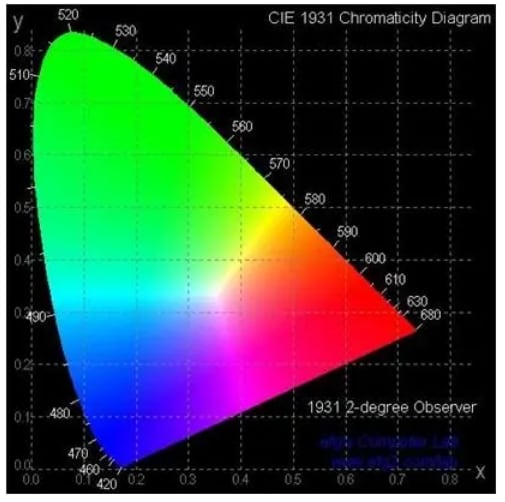

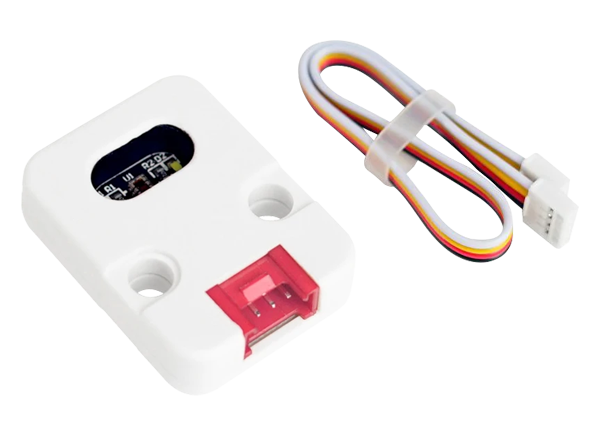

M5Stack颜色传感器RGB单元是一种与TCS3472芯片组集成的颜色识别单元，用于检测颜色值并返回RGB数据作为响应。该TCS3472芯片组集成了3*4阵列滤波光电二极管和16位模数嵌入式转换器。该颜色传感器单元具有12个光电二极管，其中3个有红色滤光片，3个有绿色滤光片，3个有蓝色滤光片，3个没有滤光片(透明)。红、绿、蓝通道(RGB)的响应可用于确定特定光源的色度坐标(x, y)。该颜色单元工作在-40°C至85°C的温度范围内。典型的应用包括产品颜色验证和颜色跟踪机器人。

特性

• -40°C至85°C的工作温度范围

• GROVE接口支持UIFlow和Arduino

• 两个lego-compatible黑洞

• TCS3472集成电路

• (2) C通信

应用程序

• 产品颜色确认

• 颜色跟踪机器人

 内容

• 1 x颜色单位

• 1 x格罗夫电缆

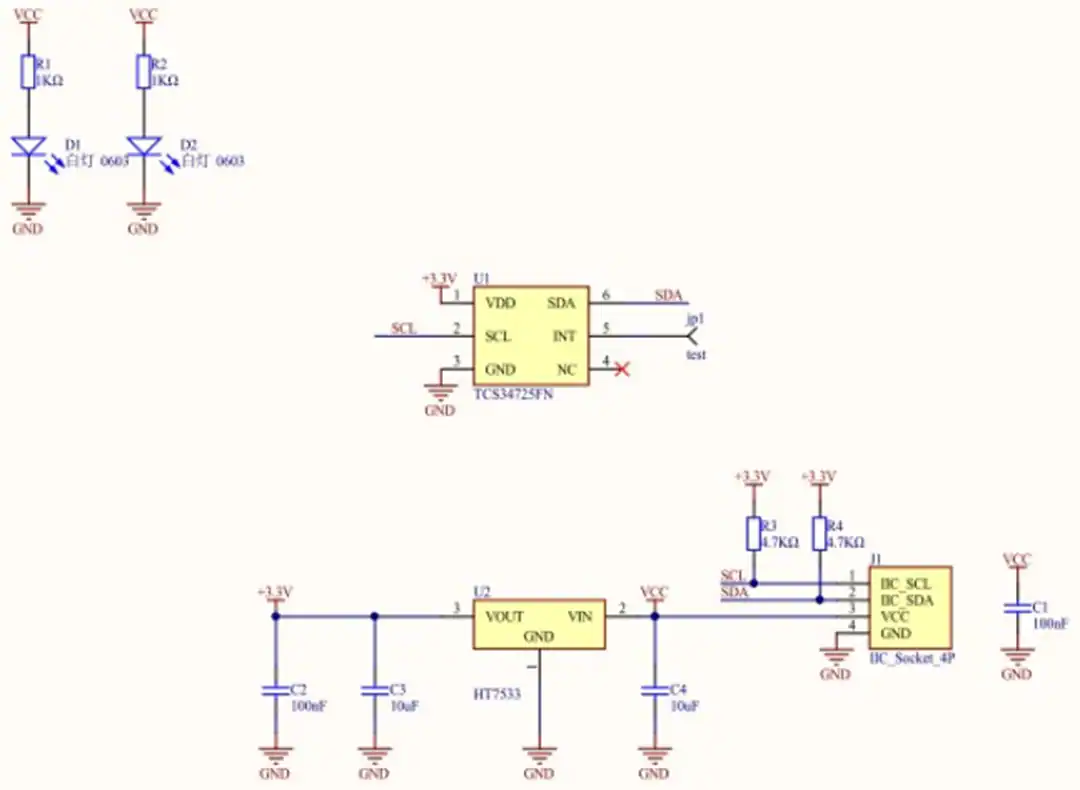

原理图

图形化表示

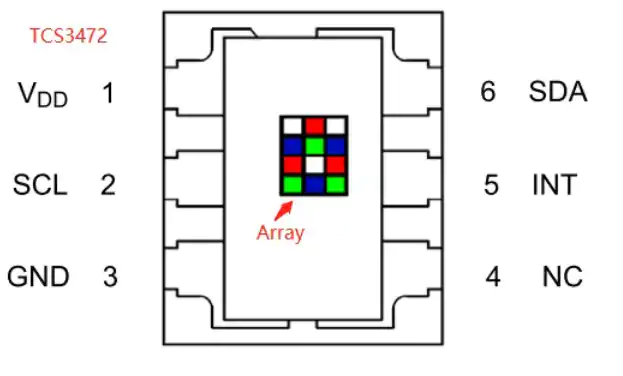

TCS3472引脚分配图
