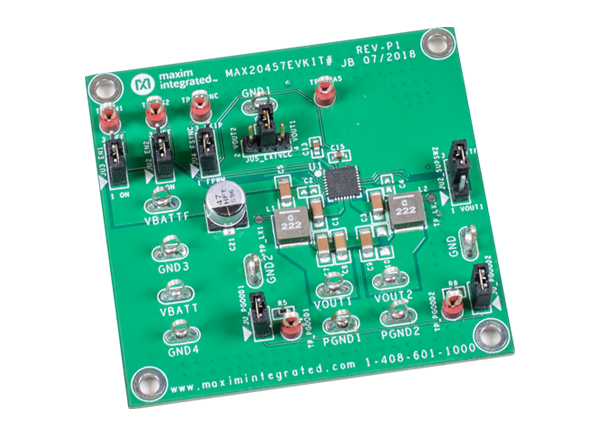

Maxim Integrated  MAX20457评估工具包是一个完整组装和测试的应用电路，简化了MAX20457 2.1MHz Buck转换器的评估。MAX20457的输入电压从3.5V到36V，可以在95%占空比的情况下运行。所有安装的组件都适用于汽车的温度范围，包括各种测试点和跳线。

Maxim Integrated MAX20457评估套件与MAX20457ATIE/VY+安装(5V, 3.3V, 2.1MHz)。该试剂盒还可以用于评估其他MAX20457变种的最小组件变化。

特性

• 集成功率场效应管的双高压降压转换器，最大限度地减少占用板面积

• 3.5V ~ 40V输入电源范围

• Buck1提供5V输出，最大3.5A输出电流

• Buck2提供3.3V输出，最大2A输出电流

• 使用外部电阻可在1V和14V之间调节降压输出电压

• ±2%降压转换器输出电压精度

• 可选择的buck2输入源

• 频率同步输入

• 独立使输入

• 模块电压监控PGOOD输出

• 在关键节点上设置跳线和测试点，简化评估

• 证明PCB布局

• 完全组装和测试

必需的设备

• MAX20457评估板

• 15V, 7A直流电源(PS1)

• 两个电压表(VM1和VM2)

• 两个电子负载(EL1和EL2)

示意图
