Critical Link mitysomm - am57f模块上的系统是高度可配置的，非常小的形状因子处理器卡与德州仪器AM57xx系列1.5GHz Sitara处理器。该模块具有集成的Xilinx Artix-7现场可编程门阵列(FPGA)、NOR FLASH和DDR3 RAM内存子系统。mitysomm - am57f的设计允许为AM57xx和FGPA上的所有计算元素开发程序/逻辑图像。MitySOM-AM57F为最苛刻的嵌入式应用程序开发提供了一个完整和灵活的数字处理基础设施。

特性

• TI AM572x/AM574x Sitara处理器


• Power VR SGX544 3D GPU

• h .视频编码/解码

• 最多4个嵌入式视觉引擎

• 2个ARM Cortex-M4协同处理器

• 2 x双核保诚

• 加密硬件加速器

• 750 mhz的操作

• 32KB L1程序/数据缓存

• 288 kb的内部存储器

• ARM霓虹灯和硬件浮点

• 32KB L1程序/数据缓存

• 2 mb L2高速缓存

• 1.5GHz双ARM Cortex-A15


• 最多2个C66x浮点dsp


• 硬件加速


• 车载Xilinx Artix-7 FPGA


• 高达2,700kbits块RAM

• 多达52,160个逻辑单元

• 到XC7A50T


• PCIe接口到AM57x

• 2收发器可用于外部IO

• 高达4GB DDR3 RAM双银行

• 高达32MB QSPI基础NOR FLASH

• 集成的电源管理

• 双边缘和板到板连接器


• 2个10/100/1000 EMAC / MDIO

• 2x 10/100 EMAC支持EtherCAT

• McASP(音频)接口

• 相机/视频输入

• 2 x MMC / SD

• SATA-2 (6 gbps)

• 1.4 HDMI输出

• 3 I(2)C, 3 UART， >50 GPIO

• 96个FPGA I/O引脚

• 223 AM57xx多路IO


• 1x usb2.0双角色

• 1x USB 3.0双功能

应用程序

• 嵌入式仪器

• 工厂自动化

• 工业通信

• 电网基础设施

• 工业驱动

• 医疗仪器

• 嵌入式控制处理

• 网络数据采集

• 测试和测量

• 软件定义无线电

• 电源保护系统

• 嵌入式摄像头

• 智能视觉系统

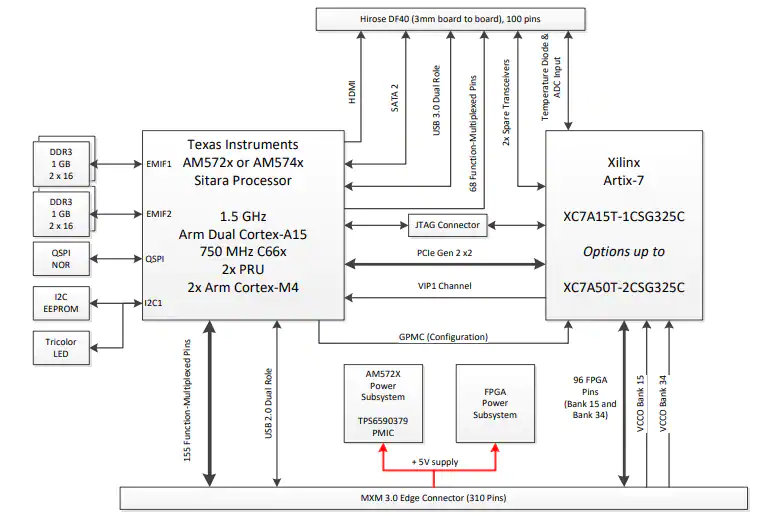

框图
