德州仪器TCAN114x-Q1高速CAN FD收发器支持高达5mbps的数据速率。这些设备使用串行外围接口(SPI)进行配置，以访问完整的功能。TCAN114x-Q1通过对VIO引脚施加适当的电压，支持1.8V到5V的处理器IO电压，允许使用低功耗处理器。

TCAN1145-Q1和TCAN1146-Q1收发器支持选择性唤醒(能够基于WUF识别唤醒)。该特性可以使系统实现部分组网，在剩余节点处于低功耗休眠模式的情况下，减少处于活动状态的节点数量。该收发器和选择性尾迹功能符合ISO 11898-2:2016标准规范。TCAN1144-Q1和TCAN1146-Q1是全功能设备，支持看门狗和高级总线诊断。为了便于调试，可以使用高级总线故障诊断和通信功能来确定特定的总线故障。

德州仪器TCAN114x-Q1是一个增强的高速CAN FD收发器家族，与寄存器兼容，使系统设计人员无需修改硬件和最小的软件更改就可以实现所需的功能。TCAN1144-Q1和TCAN1146-Q1抑制(INH)引脚可以使能节点上电，也可以在看门狗错误发生时配置为跛行主引脚。

特性

• AEC-Q100(1级)汽车应用资质

• 符合ISO 11898-2:2016的要求

• TCAN1145-Q1和TCAN1146-Q1支持选择性尾迹/部分组网，同时发送/接收无错误的经典CAN或CAN FD数据

• FD通信速率能达到5Mbps吗

• 功能安全质量管理(TCAN1144-Q1和TCAN1146-Q1)

• 提供文件以帮助功能安全系统的设计

• 功能性Safety-Capable (TCAN1145-Q1)

• 提供文件以帮助功能安全系统的设计

• TCAN114x-Q1支持标称处理器IO电压从1.8V到5V

• 经营范围广

• ±58V母线故障保护

• ±12 v常见模式

• 支持TCAN1144-Q1和TCAN1146-Q1

• 看门狗(超时、窗口和Q&A)

• 高级总线故障诊断和报告

• 可编程的异烟肼/跛行针

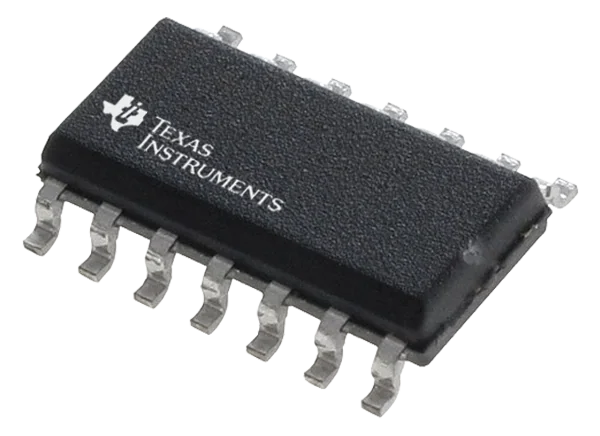

• 14引脚SOIC、VSON和SOT23封装

• VSON封装具有改进的自动化光学检测(AOI)能力

应用程序

• 车身电子及照明

• 汽车信息娱乐和集群

• 混合动力,电动,动力总成系统

• 工业运输

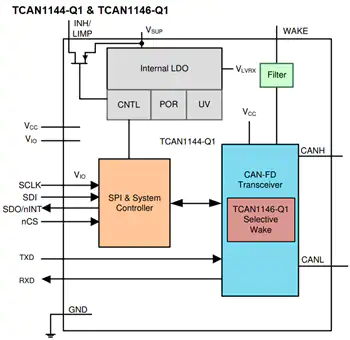

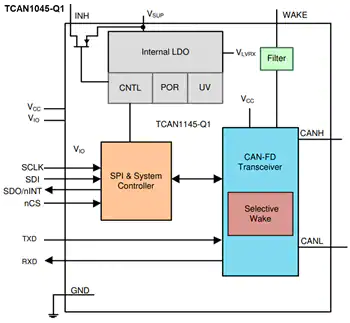

功能块图
