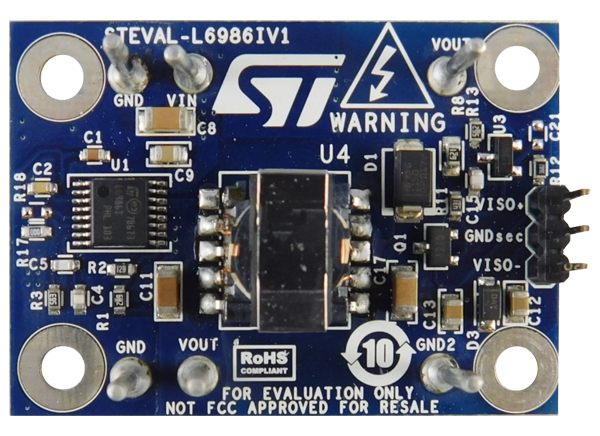

意法半导体STEVAL-L6986IV1转换器评估板是基于L6986I 38V, 5W同步降压开关稳压器设计的隔离降压拓扑。一次输出电压可以精确调整，而隔离的二次输出是使用变压器产生的。不需要光耦合器。主要接收器能力(典型值。1.9A)允许适当的能量转移到二次侧，并跟踪二次输出的软启动。该控制回路是基于峰值电流模式结构，并在强制PWM。

300ns的消隐时间滤除了变压器漏感产生的振荡，使解决方案更具鲁棒性。两种功率元件的脉冲电流传感实现了有效的一次侧恒流保护。由于一次反向电流限制，二次输出保护短路。二次电压使用功率晶体管和分流电压基准(TL431AIL3T)稳定过电流。

意法半导体STEVAL-L6986IV1评估板生成两个孤立的电压(积极18 v和消极之间4 v和5 v),特别适合提供IGBT / SiC MOSFET栅极驱动程序用于多个应用程序。一个简单的旁路可以提供单一的隔离电压。

特性

• 为等降压拓扑设计

• 4V ~ 38V工作输入电压

• 一次输出电压调节/不需要光耦合器

• 1.9典型的汇聚峰值一次电流能力

• 强制PWM操作中的峰值电流模式结构

• 300 ns消隐时间

• 8µIQ-SHTDWN

• 可调f(SW)和同步

• 嵌入式一次输出电压监控器

• 可调软启动时间

• 内部一次限流

• 过电压保护装置

• R(DS(on)) HS = 180毫欧， R(DS(on)) LS = 150毫欧

• 热关机

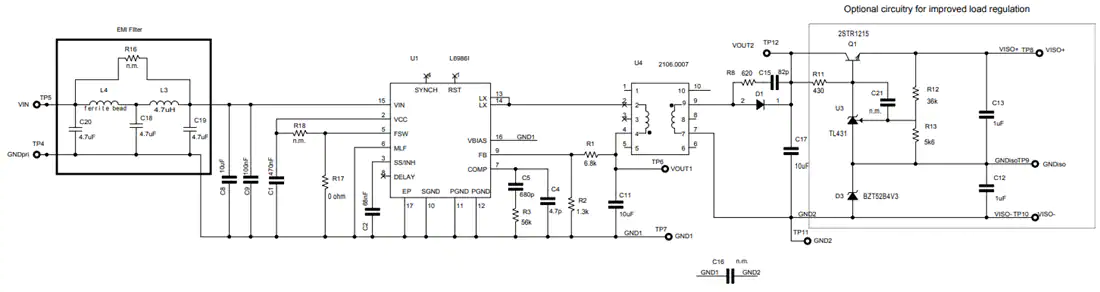

电路原理图
