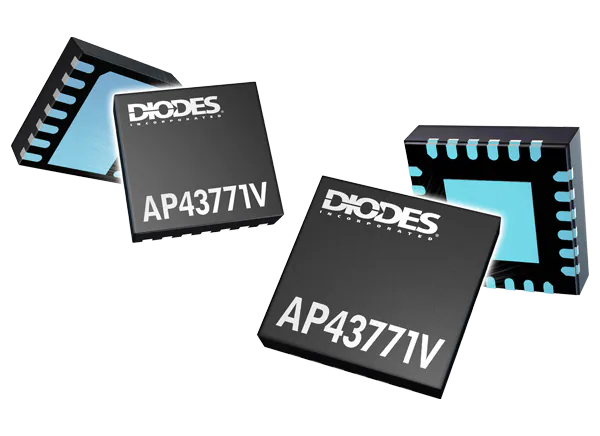

达尔科技公司AP43771V USB电源交付控制器集成USB Type-C 设备的USB Type-C适配器和充电器应用程序。这些控制器支持PPS增强功率数据对象(APDO)，电压分辨率为20mV/阶跃，电流分辨率为50mA/阶跃，用于电源管理。AP43771V USB Type-C电源下发控制器兼容高通 QC4/4+/QC5协议，支持USB电源下发Rev3.0 V1.2。这些控制器可以提供一个强大的保护方案，具有OVP/OCP/SCP/OTP内置功能。AP43771V USB Type-C电源交付控制器提供了一个用于主固件的一次性可编程ROM和用于用户配置数据的多时间可编程ROM。

特性

• 3.3V至24V工作电压范围

• 兼容USB PD Rev3.0 V1.2

• 高通QC4/4+/QC5协议认证(QC20201127203)

• 内置调节器的CV和CC控制

• 支持节能模式

• (2) C接口的支持

• 支持自动重启的SCP/OTP/OVP/UVP

• 外部N-MOSFET控制的VBUS电源交付

• 主固件一次性可编程(OTP)

• 多时间可编程(MTP)系统配置

• 符合RoHS标准，无铅

应用程序

• c型USB适配器/充电器

• USB PD转换器

框图
