Infineon Technologies公司的TLE4972 XENSIV 无磁芯电流传感器集成了一个与被测电流成比例的模拟传感器信号和两个快速过流检测引脚。TLE4972具有差动测量原理，可抗杂散磁场，非常适合当前易受电磁干扰的测量。

英飞凌TLE4972数字辅助模拟提供了卓越的温度稳定性和寿命，由于专有的数字应力和温度补偿以及强大的霍尔技术。磁传感器的无铁芯传感器设计避免了饱和和滞后等不利影响，这些影响通常来自使用铁芯的传感器。

根据AEC Q100和ISO 26262安全元件，该传感器符合ASIL b的安全要求。这些要求支持安全关键应用，如牵引逆变器和电池主开关。

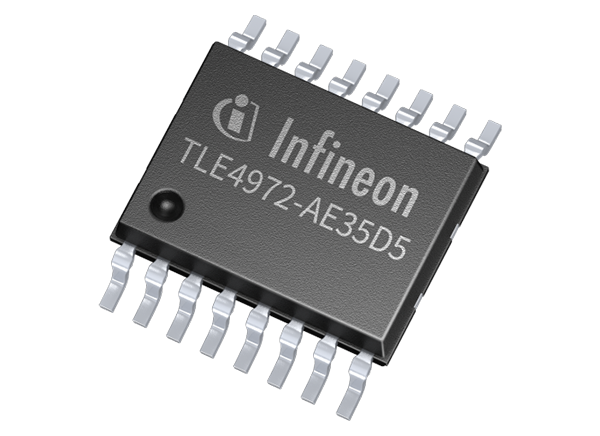

该传感器采用PG-TDSO-16封装，由于其外电流轨道概念，适用于48V和高压应用。

特性

• 高精度，可扩展，直流和放大器;交流电流传感

• 在温度和寿命上非常低的灵敏度误差

• 优异的超温稳定性和使用寿命

• 高带宽提供快速响应时间和低相位延迟

• 差动式传感器原理保证了优良的杂散磁场抑制

• 两个独立的快速过电流检测(OCD)引脚具有可配置的阈值，使电力电路的快速保护机制(典型的0.7µs)

• 全量程可达31mT用于高电流应用

• 体积小，插入电阻低，功耗小

• 可配置的模拟输出操作模式(全微分，半微分或单端，单和双向，有或没有比率)

• 供电电压3.1V至3.5V

• ISO 26262安全元件脱离了ASIL B标准的安全要求

• 不同的封装方案，可在不同的布线方案中实现最佳的系统集成

应用程序

• 汽车电驱动

• 辅助驱动

• 目前的监测

• 过载和过电流检测

• 汽车动力传动系

• 电池总开关

• 车载充电器

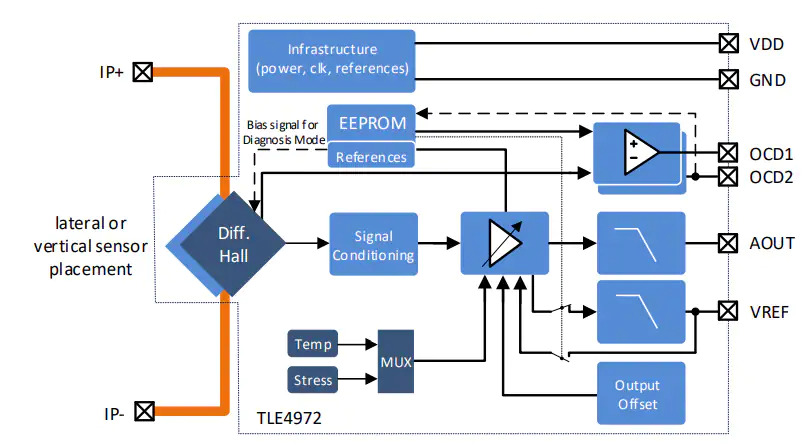

框图
