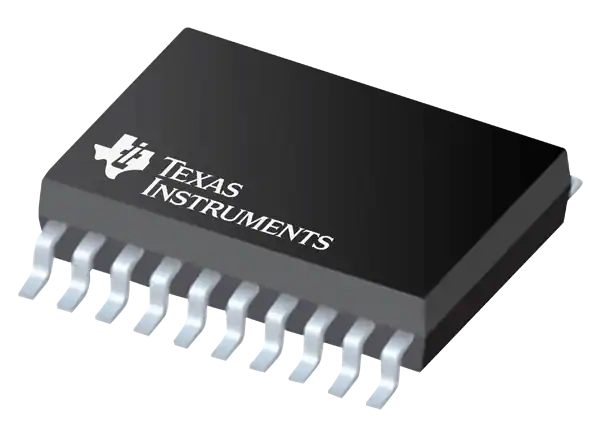

德州仪器TPS92633/TPS92633- q1汽车3通道高面LED驱动器包括一个独特的热管理设计，以降低设备上的温度上升。TPS92633-Q1是直接由汽车电池供电的线性驱动器，具有较大的电压变化，输出全电流负载，每通道最高可达150mA。外部分流电阻是杠杆分享输出电流和耗散功率的驱动器。TPS92633-Q1还驱动LED单元和板外亮度分块电阻，以简化制造过程，降低整个系统成本。它的全诊断功能包括LED开路、LED短路到地电路和单个LED短路检测。

德州仪器TPS92633-Q1的一故障全故障特性可以与其他LED驱动器一起工作，如TPS9261x-Q1, TPS92630/8-Q1和TPS92830-Q1器件，以满足不同的需求。

特性

• AEC-Q100符合汽车应用(TPS92633-Q1)

• -40°C ~ 125°C, T(A)温度等级1 (TPS92633-Q1)

• 4.5V ~ 40V宽输入电压范围

• 通过外部分流电阻进行热共享

• 故障模式下供电电流低

• 三、高精度电流调节

• 每个通道可输出150mA电流

• 全温度范围内±5%精度

• 由电阻器独立设定电流

• 独立的PWM脚控制亮度

• 支持板外亮度分档电阻

• 支持外部NTC电流降额

• 较低的压差

• 600mV在150mA时的最大电压降

• 诊断和保护

• 具有自动恢复功能的LED开路

• LED近地自动恢复

• 单LED短路检测，自动恢复

• 诊断启用附带可调阈值

• 故障总线可配置为单故障-全故障或单故障通道关闭(N-1)

• 热关机

• -40°C至150°C操作结温度范围

应用程序

• 汽车外置后灯(后灯、中间高装停止灯、侧标)

• 汽车外部小灯(门把手、盲点检测指示灯、充电口)

• 汽车内饰灯(高架控制台、阅读灯)

• 通用LED驱动应用

原理框图
