德州仪器TPS25869Q1EVM-163评估模块(EVM)的介绍、特性、及应用

来源：HQBUY 发布时间：2022-03-15

摘要： 旨在帮助评估TI的TPS25869-Q1 USB Type-C 和type-A端口。

德州仪器TPS25869Q1EVM-163评估模块(EVM)，旨在帮助评估TI的TPS25869-Q1 USB Type-C 和type-A端口。这些端口可提供高达5.6A的输出电流，2.4A型端口，3A型端口，和200mA的输出。德州仪器TPS25869Q1EVM-163的工作电压范围从5.5V到26V，可承受40V的瞬态电压。电阻可以调节评估模块上的开关频率。它还集成了一个故障指示灯和独立的开关控制。

特性

输入范围5.5V至26V, a型端口2.4A连续输出电流降压转换器，c型端口3A连续输出电流降压转换器
200mA的能力为OUT引脚，200mA的能力为VCONN电源满足USB3.1的电源需求
完全AEC-Q100合格

强制PWM操作，在200kHz-800KHz的扩频抖动
聪明的热管理
用户可编程VBUS电流限制和内部VCONN电流限制

应用程序

汽车
- USB媒体中心
- USB充电端口
- 售后双USB充电器

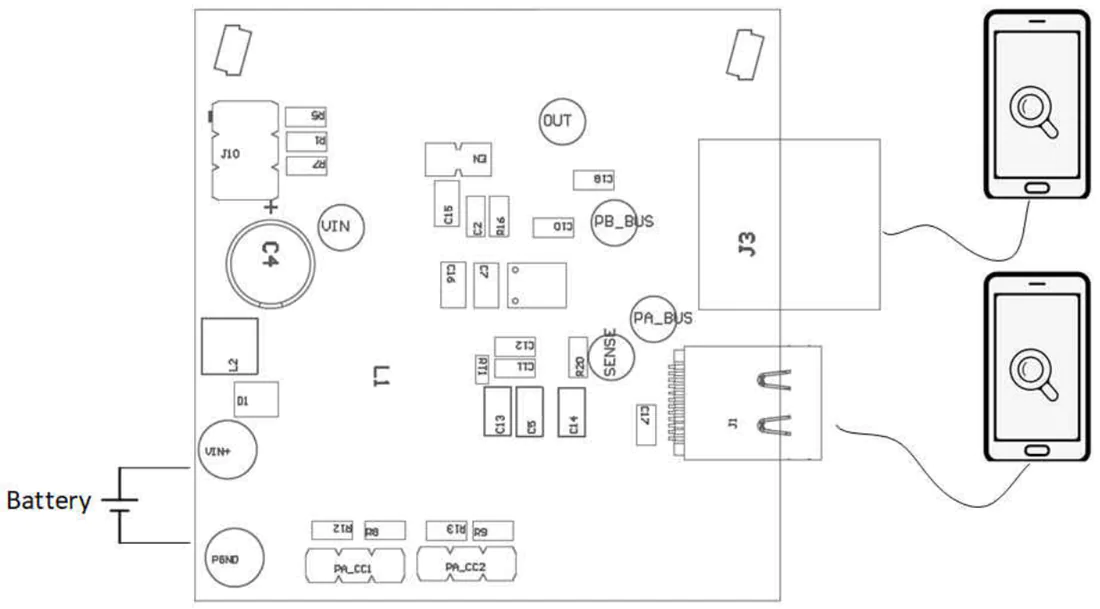

板设置
