Maxim MAX16163/MAX16164纳米电源控制器的介绍、特性、及应用

来源:HQBUY 发布时间:2022-04-11

摘要: 集成电源开关到门输出,提供高达200mA的负载电流。


    Maxim MAX16163/MAX16164纳米电源控制器具有可编程的睡眠时间开关控制器。该设备集成了一个电源开关来栅极输出,提供高达200mA的负载电流。MAX16163/MAX16164使用外部电阻编程睡眠时间或通过I(2)C总线编程睡眠时间。设备上电后,检查PB/SLP引脚的连接;如果PB/SLP引脚与地面之间的电阻大于5.5毫欧,则配置为I(2)C可编程。否则,设备被配置为可编程电阻。


    MAX16163上电后,测量PB/SLP引脚对地电阻,并设置休眠时间。然后它断言OUT输出。当下游设备(例如μC)完成它的任务时,它在CLRB引脚上断言一个下降边缘;然后MAX16163取消OUT,睡眠计时器开始。当睡眠计时器到期时,MAX16163再次断言OUT。


    MAX16164上电时,测量PB/SLP引脚对地电阻,设置休眠时间。然后保持OUT去断言,并将设备置于关机状态。在PB/SLP引脚上的按钮关闭之前,MAX16164不会断言OUT。

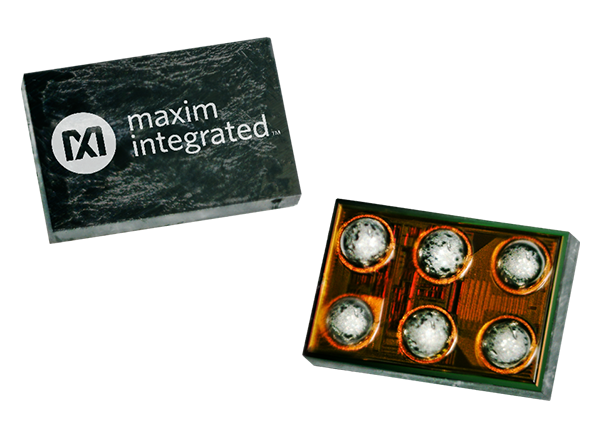

    Maxim Integrated MAX16163/MAX16164工作在-40°C至+125°C的温度范围内,可提供1.54mm x 1.11mm, 6凸薄晶圆级(WLP)和6针μDFN封装。


    特性

    • 超低电流,省电

    • 30nA I(Q)处于SLEEP_TIMER状态

    • 10nA I(Q)处于关机状态

    • 1.7V至5.5V V(CC)范围

    • 强大的功能增加终端设备的可靠性

    • 按钮输入手柄可达±60V

    • ±40kV HBM ESD保护

    • 灵活的配置提供设计选项

    • I(2)C或电阻可编程睡眠时间

    • 在可编程电阻配置中中断输出和清除输入

    • 多达32种不同的睡眠时间值,从100ms到24小时,并无限

    • 锁存输出提供200mA负载电流,电压降小于30mV


    应用程序

    • 电池驱动的设备

    • 远程传感器

    • 物联网(IoT)

    • 便携式仪器

    • 手持消费电子产品

    • 工业设备

    • 一次性低功耗电子产品


    简化框图
