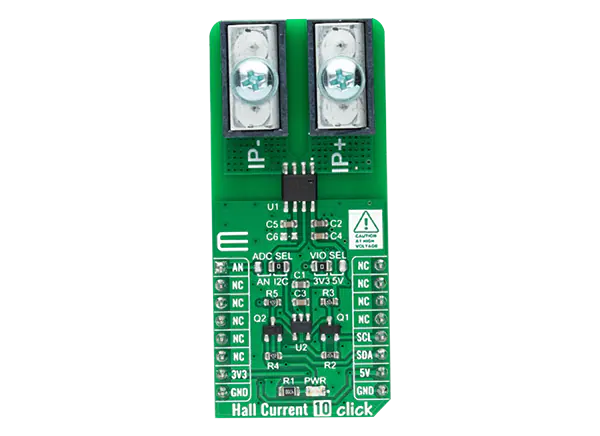

Mikroe Hall Current 10 Click具有Broadcom Limited ACHS-7194完全集成的基于霍尔效应的隔离线性电流传感器。电流范围为±40A。在ACHS-7194内部是一个精确的、低偏移量的线性霍尔电路，其铜导电路径位于模具表面附近。施加电流通过这个铜传导路径产生一个磁场，差动霍尔传感器转换成一个比例电压。在此之后，用户可以选择将输出电压处理为模拟值或数字值。

特性

• 车载模块


• 博通有限公司乙酰- 7194全集成霍尔效应隔离线性电流传感器设计的电流范围为±40A

• 输出电压与交流或直流电流成正比

• 电源电压的比率输出

• 高可靠性

• Factory-trimmed准确性

• 稳定的输出偏置电压

• 隔离电压(3kVrms / 1分钟)

• 模拟,我(2)C接口

• mikroBUS兼容性

• L (57.15mm x 25.4mm)点击板尺寸

• 3.3V或5V输入电压

应用程序

• 工业、商业和通信系统中的交流或直流电流传感

概述
