Maxim MAX77840 3.15A开关模式充电器包括ModelGauge m5燃料表，集成USB BC1.2检测锂离子电池和SAFEOUT LDO。充电器集成了所有开关，工作在4MHz或2MHz(可编程)开关频率，允许选择小型外部元件或实现低散热。MAX77840非常适合于移动销售点设备、便携式医疗电子设备或其他手持设备。它包括USB BC1.2检测功能，识别常见的USB适配器，并自动设置输入电流限制。MAX77840可以提供高达1.5A的OTG电流，具有专有的MAXOTG保护，限制OTG输出电流，以防止系统电压在沉重的OTG负载下崩溃。

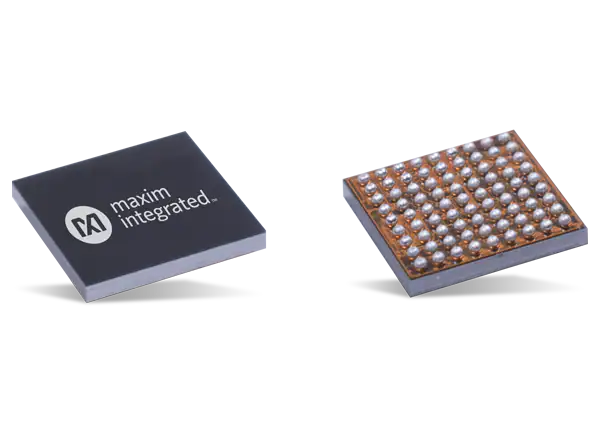

ModelGauge m5提供精确的电池燃料测量，并在待机或睡眠模式下以极低的电池电流(25µA，典型值)运行，以延长电池寿命。ModelGauge m5和充电器之间的交互作用为终端用户提供了一个单一集成电路优越的充电体验。发货模式内置在MAX77840，以最大限度地减少电池消耗时，设备不使用。Maxim MAX77840具有一个I(2) c3.0兼容的串行接口。它提供了3.87mm x 3.96mm, 9 x 9凹凸阵列晶圆级封装(WLP)，间距0.4mm。

特性

• 输入开关型充电器

• 高达16V保护

• 高达13.4V输入工作范围

• 自适应输入电流限制(AICL)，最大输入电流限制4.0A

• 电池充电电流最高可达3.15A

• CC, CV和模具温度控制

• 小型电感器(0.47µH或1µH包)

• 效率高

• 支持USB-OTG反向升压，最大电流限制1.5A(可编程)

• 集成电池真断开FET

• R (DS ) = 12.8欧姆

• 额定高达9A(RMS)，放电电流限制(可编程，默认4.5A)

• 适配器类型检测

• D+/D-检测USB端口，USB DCP, USB HVDCP

• 公元前1.2兼容

• ModelGauge m5电池燃料计

• ±1% SOC精度，无校准周期，智商非常低

• 时间到空和时间到满的预测

• 一个SafeOut LDO

• 控制功能

• 运输模式，ONKEY按清楚

• 真正的硬件复位与ONKEY

• I(2) c3.0兼容接口与中断输出

• 3.87mm x 3.96mm, 9 x 9阵列WLP间距0.4mm

应用程序

• 工业电脑

• 便携式医疗设备

• 移动销售点设备

• 无线扬声器

• 电子烟

• 智能家居自动化，传感器

• 物联网(IoT)

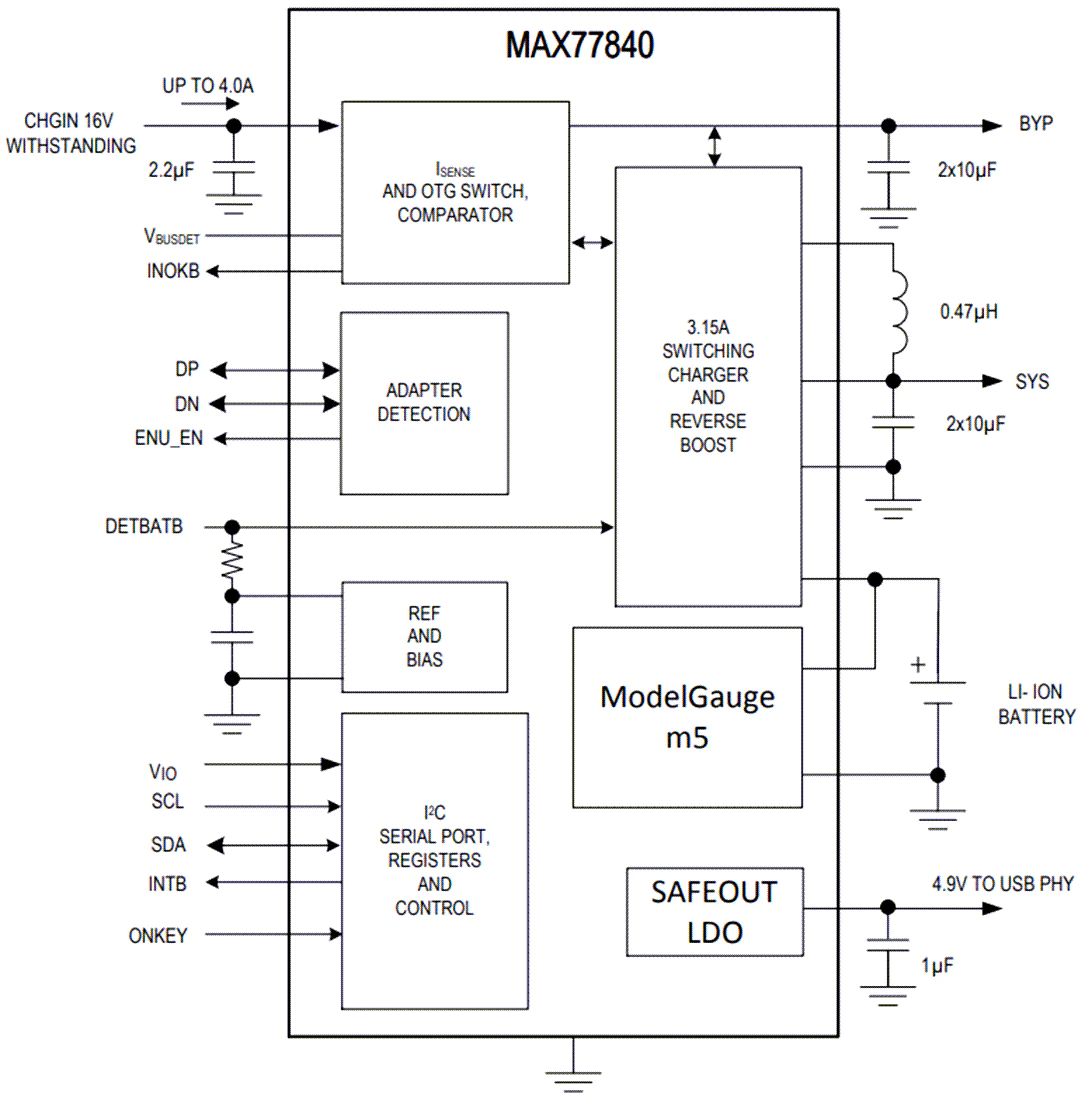

简化框图
