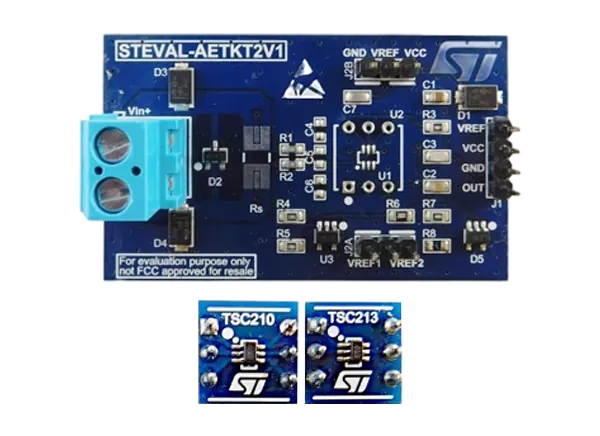

意法半导体STEVAL-AETKT2V1评估试剂盒利用双向TSC21x电流检测放大器，在高侧或低侧放置一个检测电阻。STEVAL-AETKT2V1套件包括一个主板和两个不同的子板，用于不同的增益配置。

STM TSC21x电流检测放大器设计用于在宽范围的共模电压(从-0.3V到+26V)下通过分流电阻检测电流。这个低/高侧，双向电流检测放大器设计与特定的零漂移架构，使高精度。TSC21x通过薄膜电阻提供了非常精确的增益和非常高的CMRR性能。此外，通过参考引脚固定输出共模电压，TSC21x可以用作单向或双向电流传感放大器。

特性

• 26V输入共模电压

• ±35μV(±100μV)最大偏置电压

• 0.1µV/°C最大偏移量

• 最大增益漂移20ppm/°C

• 2.7V至26.0V供电电压

• 最大静态电流为100μA

• SC70-6和QFN10 (1.8mm x 1.4mm)包选项

• -40°C ~ 125°C温度范围

• 增益配置从50V/V到1000V/V

• 通过无铅认证

应用程序

• 电动车产业的

• 工厂自动化

• 工业电动工具

 内容

• 主板

• 两个不同的子板不同的增益配置

资源

• 数据表

• 用户手册

• Gerber文件

• 原理图
