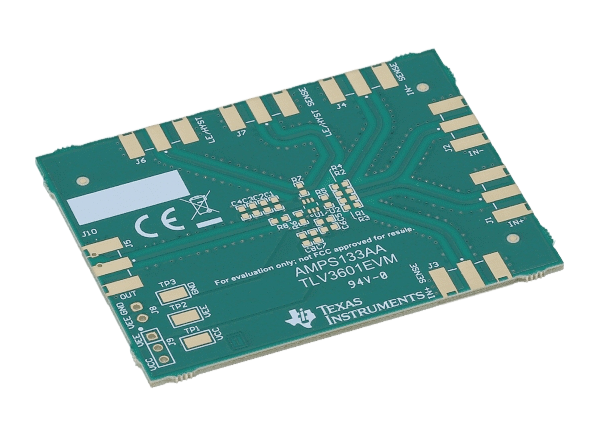

德州仪器TLV3601EVM比较器评估模块(EVM)设计用于评估TLV3601和TLV3603。TLV3601和TLV3603是具有推挽输出的2.5ns高速轨对轨比较器。评估模块有布局选项，使其简单地评估性能与不同的测量工具。德州仪器TLV3601的输出允许直接连接到50欧姆端接示波器输入或高速、高阻抗FET探针。比较器的PCB足迹可以容纳5脚SC70 TLV3601或6脚SC70 TLV3603被焊接在板上。

特性

• 在传播延迟小于2.3ns的情况下评估比较器的性能

• 能够使用多种测量方法(SMA，主动探头)测量输出

必需的设备

• 电力供应

• 高速函数产生器

• 推荐快速升降时间(≤500ps)

• 高速示波器50欧姆端子

• 高带宽场效应晶体管探头

• SMA电缆/适配器

• 请确保IN+SENSE、IN-SENSE和OUT的电缆长度匹配

• 接地桶

快速设置
