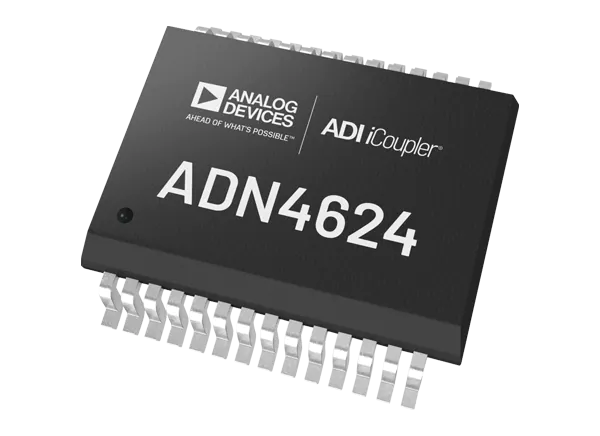

亚德诺半导体ADN4624四通道LVDS 2.5千兆隔离器是一个信号隔离缓冲器，工作在高达2.5 gbps与非常低的抖动。该设备集成了iCoupler 技术，为高速运行提供了LVDS信号链的drop-in galvanic isolation。交流耦合和/或电平切换到LVDS接收器和LVDS驱动器，允许隔离其他高速信号，如电流模式逻辑(CML)。

特性

• 5.7 kv (rms) LVDS光电隔离器

• 符合TIA/EIA-644-A LVDS信号级别

• Quad-channel配置

• 任何数据速率高达2.5Gbps切换与低抖动

• 四个通道的总带宽为10Gbps

• 2.15ns典型传播延迟

• 典型抖动:0.82ps(均方根)随机，总峰值40ps

• 低功率1.8V电源

• ±8kV IEC 61000-4-2 ESD保护跨越隔离屏障

• 高共模瞬态抗扰度:典型100kV/μs

• 安全和监管批准(28铅SOIC_W_FP包)

• UL(待定):每UL 1577分钟5700V(rms)

• CSA组件验收通知5A(待定)

• V(DE)合格证书(待定)

• D(in) v v (de) v 0884-11 (v (de) v 0884-11):2017-01

• V(IORM) = 849 V(PEAK)(工作电压)

• 启用或禁用刷新(低速输出正确性检查)

• 工作温度范围-40°C至+125°C

• 28引线，宽体，细节距SOIC-FP封装，漏电8.3mm，间隙大

应用程序

• 孤立的视频和图像数据

• 模拟前端隔离

• 数据平面隔离

• 隔离的高速时钟和数据链路

• Multi-gigabit序列化/反序列化(并行转换器)

• 单板到单板的光更换(例如短距离光纤)

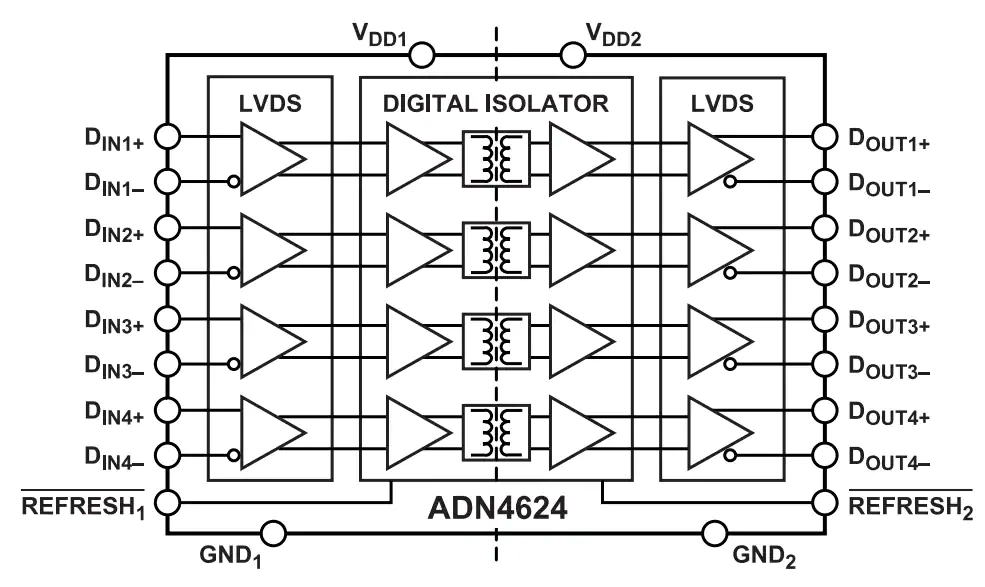

框图
