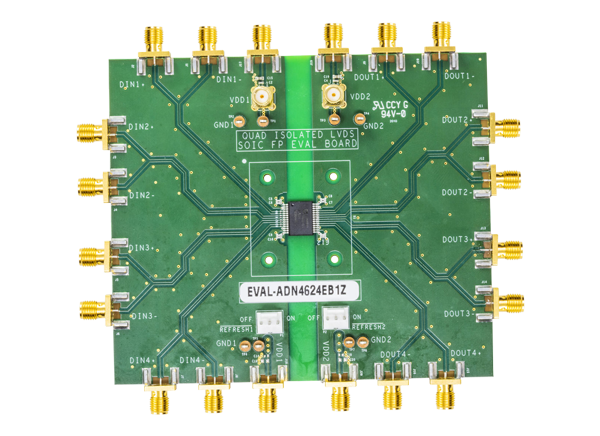

亚德诺半导体EVAL-ADN4624EB1Z评估板，用于评估无外部器件的ADN4624 LVDS (low voltage differential signaling)隔离器。ADN4624采用iCoupler 技术，将4通道隔离器与LVDS接收器和驱动器组合成一个28导联宽体SOIC封装，具有更细的螺距。该设备能够运行在高达2.5Gbps的数据速率与低抖动。

特性

• 隔离地平面(逻辑侧和总线侧)

• 高速布局支持2.5千兆操作和精确的抖动测量(<1 ps rms的随机抖动)

• 通过SMA端子方便连接

• 侧1 (VDD1)和侧2 (VDD2) 1.8 V电源

• 第一侧地面(GND1)和第2侧地面(GND2)

• LVDS输入信号:DIN1+、DIN1-、DIN2+、DIN3+、DIN3-、DIN4+、DIN4-

• LVDS输出信号:DOUT1+、DOUT1-、DOUT2+、DOUT2-、DOUT3+、DOUT3-、DOUT4+、DOUT4-

• Jumper-selectable刷新模式

• 所有LVDS接收器上的终端电阻
