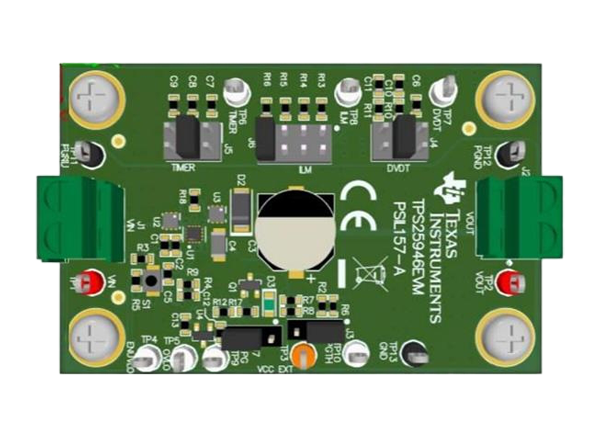

德州仪器TPS25946EVM熔断器评价板使TPS259460A和TPS259460L熔断器的评价从TPS25946家族。TPS25946器件是一个2.7V到23V、5.5A的熔断器，集成了28.3毫欧 FET。这个评估模块带有可调的ITimer, dVdt, ILM和PGTH设置。输入电源施加在连接器J1上，J2为评估模块提供输出连接。TVS二极管U2和U3，提供从瞬态过电压的输入保护，而肖特基二极管D2为TPS25946提供输出保护。TVS二极管U3在电源从OUT(连接器J2)流向IN(连接器J1)时，在连接器J1短路引起的瞬态期间，对保护德州仪器TPS25946是有用的。S1允许U1被RESET或disabled。PG (Power Good)指示灯由LED (D3)提供。调节后的器件电流可在TP8上以0.13 V/ a的倍数进行监测。

特性

• 2.7V至23V(典型值)操作

• 使用板载跳线的0.5A到6A可编程电流限制

• 可调输出电压转换速率控制，瞬态电流熄灭定时器，电流限制

• 电源良好输出的LED状态指示

• 板载肖特基二极管在输出防止负尖峰期间过流故障

• TVS二极管用于输入和输出瞬态保护

必需的设备

• 电力供应

• 一个可调电源0V至30V输出和0A至10A输出电流限制

• 米

• 至少需要一个数字多用表(DMM)

• 示波器

• 一个DPO2024或等效的，三个10倍电压探头，和一个直流电流探头

• 加载

• 一个电阻负载或等效负载，可在24V电压下耐受10A直流负载，并能输出短路

应用程序

• 智能手机

• 平板电脑

• USB活跃的(OTG)

• POS终端

• 数码相机

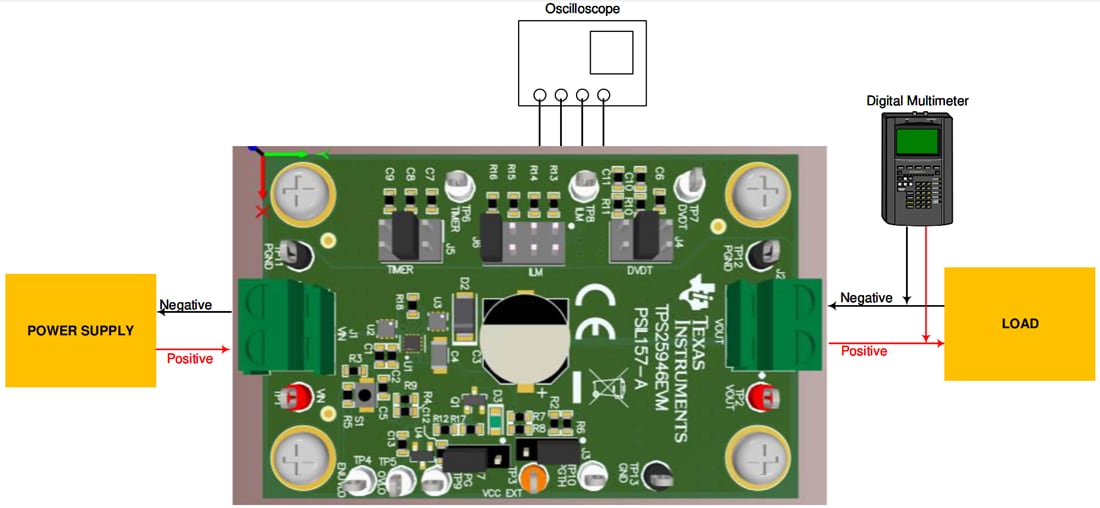

测试设置
