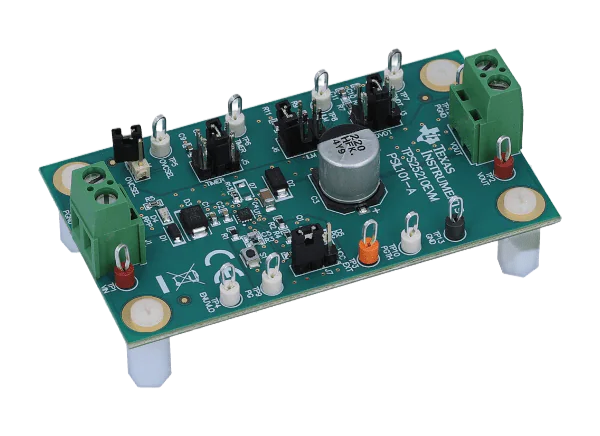

德州仪器TPS25210EVM熔断器评估板使TPS25210A和TPS25210L熔断器从TPS25210家族评估。TPS25210是一个2.7V到5.7V的4A熔断器，集成了31毫欧 FET反向电流保护。它还包括输入反极性保护、过流、涌流保护、可调过流瞬态消隐定时器、可编程欠压和过压保护。输入电源应用于连接器J1，而J2提供负载的输出连接。TVS二极管D3，提供从瞬态过电压的输入保护，而肖特基二极管D2为德州仪器TPS25210熔断器提供输出保护。S1允许U1被RESET或disabled。D5提供PG (power good)指示灯。调节后的器件电流可在TP8上监测，调节系数为0.13 V/ a。

特性

• 2.7V至5.7V(典型)操作

• 使用板载跳线可编程电流限制0.5A至4.44A

• 可编程输出电压回转速率控制

• 可编程瞬态电流消隐定时器

• 可编程电流限制

• 用于输入瞬态保护的TVS二极管

• 板载肖特基二极管在输出防止负尖峰期间过流故障

• LED状态为电源正常和输入极性反转故障指示

必需的设备

• 电力供应

• 1个可调电源0V至30V输出，0A至10A输出限流

• 米

• 至少需要一个数字多用表(DMM)

• 示波器

• 一个DPO2024或等效的，三个10倍电压探头，和一个直流电流探头

• 加载

• 一个电阻负载或等效负载，可在24V电压下耐受10A直流负载，并能输出短路

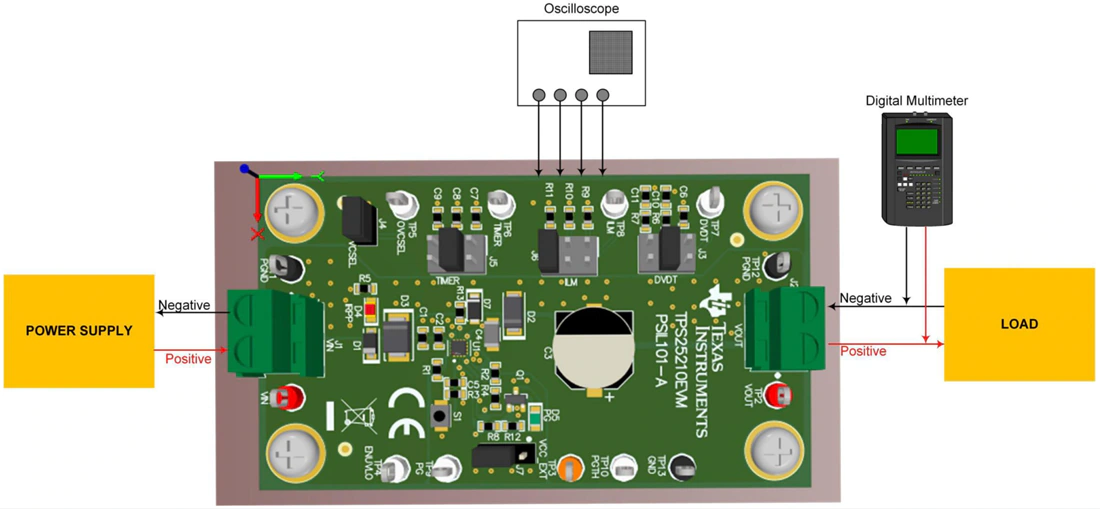

测试设置
