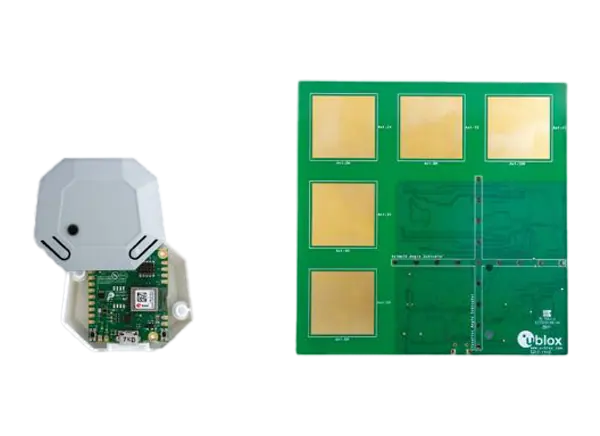

u-blox XPLR-AOA-1探测工具套件设计用于评估和实验蓝牙 5.1测向功能。该探测器套件包括带有NINA-B411蓝牙LE模块的C211天线板、带有NINA-B406蓝牙LE模块的C209标签和u-connectLocate测向软件。XPLR-AOA-1探测套件使用天线板(C211)和标签(C209)以及必要的软件，在任何特定应用中利用到达角(AoA)技术。包含连接到蓝牙接收器的天线阵列的定位点可以使用AoA技术。这有助于检测移动标签的方向或角度，移动标签通过附加的恒定音调扩展(CTE)传输信号。这个探测工具包使用运行在NINA-B411嵌入式MCU上的u-connectLocate软件计算角度。

XPLR-AOA-1探测工具可以用来检测是否有物体正在接近一扇门，并跟踪通过大门的货物。其他应用包括避免自动导航车辆之间的碰撞，或者让摄像机跟踪房间里移动的资产。

特性

• 开箱即用的蓝牙 AoA浏览器工具包

• 二维高分辨率角度计算

• 带有5个双极化天线阵列的天线板

• 带蓝牙发射器的标签

• u-connectLocate内置角度计算

• 5°平均误差角度精度

• 使用到达角评估蓝牙5.1测向

• 每秒更新40次

• 支持二维角度计算

• USB接口连接到PC机或其他主机系统

• 可视化角度的LED阵列

 内容

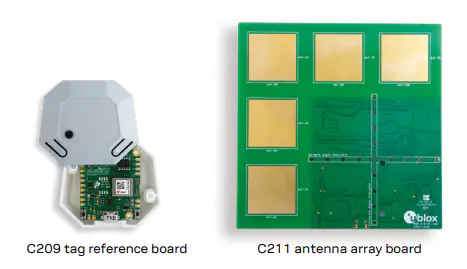

• 带有NINA-B411蓝牙LE模块的C211天线板

• C209标签与NINA-B406蓝牙LE模块

• u-connectLocate测向软件

• C209标签软件示例(来自Github)
