德州仪器bq25672 3A降压电池充电器是一款全集成开关模式降压充电器，适用于1-4芯锂离子电池和锂聚合物电池。bq25672还能够在OTG模式下工作时产生降压，5V到12V, V(BUS)上的输出电压。集成电路包括开关场效应管、输入和充电电流传感电路、电池场效应管以及变换器的所有回路补偿。它使用NVDC电源路径管理，调节系统不低于可配置的最小系统电压。当系统功率超过输入电源额定值时，电池补充模式支持系统供电，不会使输入电源过载。它还利用其内置的V(OC)缩放MPPT算法最大限度地利用光伏板的功率。

该充电器支持NVDC电源路径管理，即系统在略高于电池电压的电压下进行调节，但不低于系统最小电压。即使电池完全放电或取出，系统也能继续工作。当负载功率超过输入电源额定值时，电池进入补充模式，防止输入电源过载和系统崩溃。输入电流优化器(ICO)允许检测未知输入源的最大功率点。

除了I(2)C主机控制充电模式外，本充电器还支持自主充电模式。上电后，使用默认寄存器设置启动充电。该设备可以完成一个充电周期，无需任何软件参与。检测电池电压，对电池进行不同阶段的充电:涓流充电、预充电、恒流充电和恒压充电。充电周期结束时，在恒压阶段充电电流低于设定的限值(终止电流)时，充电器自动终止。当充满电量低于充电阈值时，充电器将自动开始另一个充电周期。

该充电器为电池充电和系统运行提供各种安全功能，包括电池温度负热敏电阻监测、涓流充电、预充电和快速充电计时器，以及电池和输入端的过压/过流保护。当结温超过可编程阈值时，热调节降低电荷电流。设备的STAT输出用于报告充电状态和任何故障情况。当出现故障时，INT引脚立即通知主机。

德州仪器bq25672还提供了一个16位模数转换器(ADC)，用于监测充电电流和输入/电池/系统(VAC, VBUS, BAT, SYS, TS)电压。它可在一个29针4mm × 4mm QFN包。

特性

• 高功率密度，高集成度降压充电器，适用于1-4芯电池

• 集成开关mosfet, BATFET

• 集成输入和充电电流检测

• 高效

• 96.5%的效率(从20V到3A的16V电池)

• 切换频率为750kHz或1.5MHz

• 3A充电电流10mA分辨率

• 支持广泛的输入源

• 基于光伏板充电的自主采样VOC最大功率点跟踪(MPPT)

• 3.6V至24V宽输入工作电压范围30V绝对最大额定值

• 最大功率跟踪与输入电压动态电源管理(VINDPM)高达22V和输入电流动态电源管理(IINDPM)高达3.3A

• 检测USB BC1.2、HVDCP和非标适配器

• 双输入功率多路控制器(可选)，用于电源选择

• 窄电压直流(NVDC)电源路径

• 从电池供电USB端口(USB OTG)

• 5V至12V OTG buck-boost输出电压10mV分辨率

• OTG输出电流调节高达2A，分辨率40mA

• 灵活的自治和I(2)C模式的最佳系统性能

• 集成16位ADC，用于电压、电流和温度监测

• 电池静电流低

• 17µA仅供电池使用

• 充电器关机模式下500nA

• 精度高

• 2S电池-0.25%至+0.65%充电电压调节

• ±5%充电电流调节

• ±5%输入电流调节

• 安全

• 热调节和热关机

• 输入/电池OVP和OCP

• 转换器mosfet (OCP

• 充电安全定时器

• 包

• 29针4mm × 4mm QFN

应用程序

• 视频门铃，智能家居控制

• 多参数监护仪、心电图、超声智能探头

• 数据集中器，机器人割草机，真空机器人

• 资产追踪，移动POS机

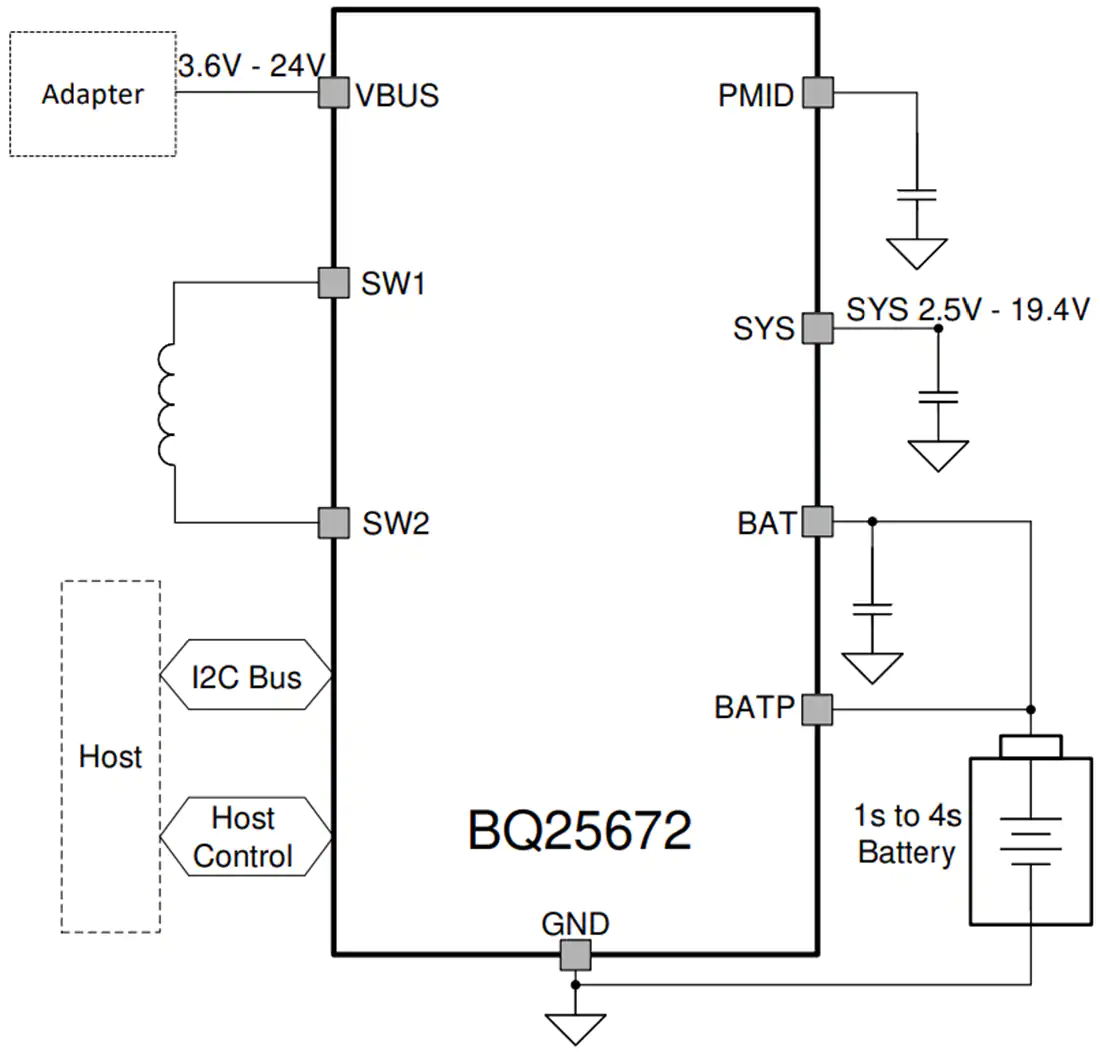

简化的示意图
