Littelfuse QJxx10高温交流发电机/标准可控硅的介绍、特性、及应用

来源:HQBUY 发布时间:2022-05-26

摘要: 在交流电源控制应用中,更容易的热管理/更高的喘振处理能力。


    Littelfuse QJxx10高温交流发电机/标准(高通信)Triacs提供TO-220AB, TO-220隔离,和TO-263封装,+150°C的最高结温和120A ITSM在60Hz。这些设备使更容易的热管理和更高的浪涌处理能力在交流电源控制应用,如加热器控制,电机速度控制,照明控制,和静态开关继电器。交流发电机版本的TRIACs(不需要缓冲器)运行在象限I, II和III,同时提供高性能的应用需要高换向能力。标准类型的设备通常运行在象限I和III从AC线路触发。


    特性

    • Glass-passivated连接

    • 浪涌能力高达120A/60Hz

    • 固态开关消除产生瞬态电压的电弧或触点反弹

    • 无触点因开关事件的反应而磨损

    • 限制(或限制)射频信号的产生,取决于正弦波的激活点

    • 在每个半周期中只需要一个小的门激活脉冲

    • UL 1557认证为电隔离半导体器件

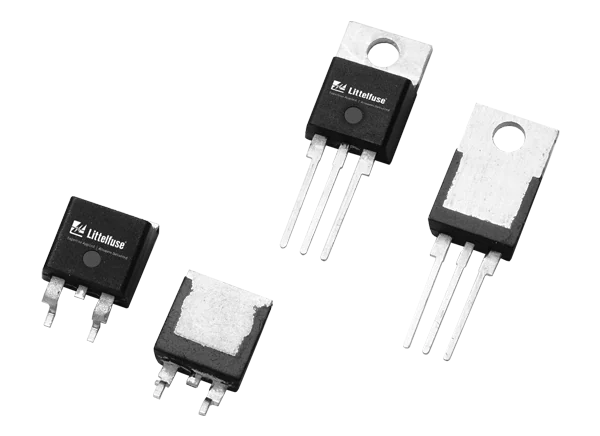

    • 包款式

      • TO-220AB (R-package) -中心引线通用的非隔离安装片

      • TO-220AB (L-package) -隔离安装标签

      • TO-263AB (N-package) - D2-PAK,表面贴装

    • 通过无铅认证


    应用程序

    • 交流固态开关

    • 灯调光器

    • 电动工具

    • 草坪护理设备

    • 家庭/棕色商品

    • 白色家电


    规范

    • ≥120 a / 60 hz过载能力

    • 2500Vrms最小隔离(仅l包)

    • 开态电流

      • 10A RMS(全正弦波)

      • 100A到120A的非重复浪涌峰值范围

      • 70A/µs的临界上升速率

    • 4A峰值栅触发电流

    • 1.60V峰值通态电压

    • 熔接60A(2)s I(2)t值

    • 栅极平均功耗0.5W

    • -40°C ~ +150°C温度范围

    • 材料

      • 100%哑光镀锡铜合金端子

      • UL94V-0环氧体材料

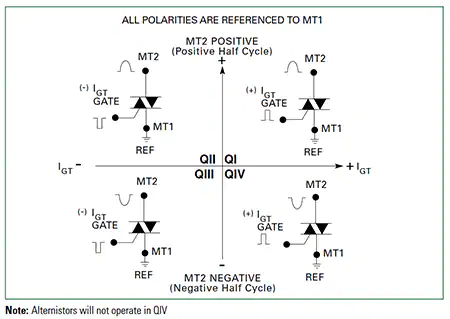

    象限
