德州仪器TMUX646EVM开关评估模块(EVM)支持评估TMUX646，一个10通道开关在36-pin BGA (ZEC)包。该评估模块可用于快速成型和设备测试，特别是直流参数。TMUX646EVM允许轻松配置负载的直流特性。德州仪器公司的TMUX646EVM提供了一种使用SMA连接器的通道测试的选择，使用SMA端口的衬垫、BGA (ZEC)封装中的第二个TMUX646和终端电阻。

特性

• TMUX646 36-pin BGA封装(ZEC)快速原型设计和测试设置

• 安装一个TMUX646 (U1)，另一个TMUX646 pad可用于单通道SMA测试(U2)

• 为U1和U2安装的供应解耦电容器

• 额外的0603电容垫可用于U1

• 组件足迹选项添加电阻和电容作为单或差分负载上的所有模拟I/O引脚U1

• 6个SMA衬垫(TMUX646的单通道)以及U2上的终端电阻衬垫，使用SMA I/O对单通道进行测试

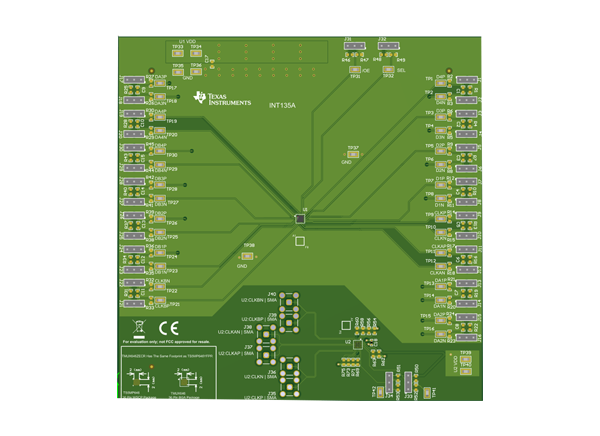

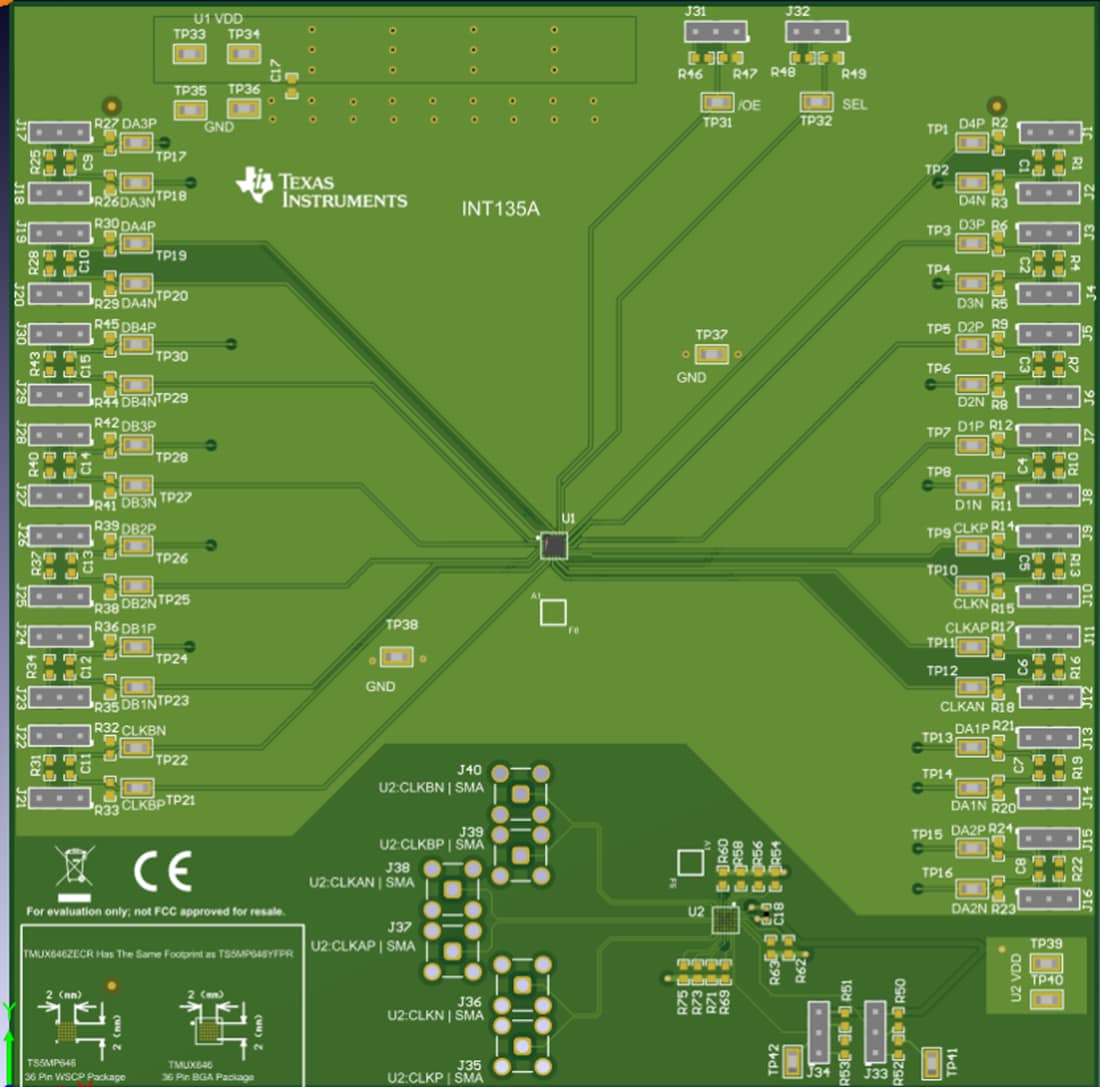

板布局
