德州仪器TPS25946xx 2.7V至23V 5.5A eFuse是一个小封装的高度集成电路保护和电源管理解决方案。该设备使用很少的外部组件提供多种保护模式，对过载、短路、电压浪涌和过大的浪涌电流具有强大的防御功能。该器件集成了背靠背fet，在ON状态下允许双向电流流动，而在OFF状态下阻止电流在两个方向流动。这个功能使它非常适合USB OTG (on - go)应用程序。

输出转换速率和涌流可以调整使用一个单一的外部电容。如果输入超过可调过电压阈值，则通过切断输出保护负载不受输入过电压条件的影响。这些设备通过主动限制电流来响应输出过载。输出电流限制阈值，以及瞬态过流消隐定时器，都是用户可调的。电流限制控制引脚也作为一个模拟负载电流监视器。

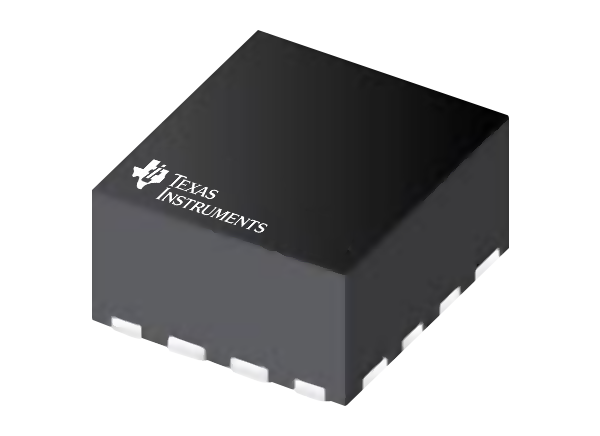

德州仪器TPS25946xx采用2mm × 2mm, 10针HotRod QFN封装，以提高热性能和减少系统占地面积。该设备的特点是在-40°C到+125°C的结温度范围内工作。

特性

• 2.7V至23V宽工作输入电压范围

• 28 v绝对最大

• 集成背对背fet低通电阻(R(ON) = 28.3毫欧(典型值))

• ON状态下双向电流流动

• OFF状态下反向阻塞电流

• 快速的过电压保护装置

• 可调过电压锁定(OVLO) 1.2µs (typ)响应时间

• 带负载电流监视器输出(ILM)的正向过流保护

• ±10%精度的I(LIM) >1

• 有功限流响应

• 阈值可调(I(LIM)) 0.5A ~ 6A

• 可调瞬态消隐定时器(ITIMER)，允许峰值电流高达2 × I(LIM)

• 输出负载电流监测精度:±6% (I(OUT)≥1A)

• OUT引脚短路保护的快速脱扣响应

• 500ns(典型值)响应时间

• 可调(2 × I(LIM))和固定阈值

• 具有可调欠压锁定阈值(UVLO)的有源高使能输入

• 可调输出转率控制(dVdt)

• 超温保护

• 良好指示(PG)，阈值可调(PGTH)

• UL 2367认证(待定)

• IEC 62368 CB认证(待定)

• 占地面积小:QFN 2mm × 2mm，间距0.45mm

应用程序

• USB活跃的(OTG)

• 智能手机

• 平板电脑

• 数码相机

• 销售点终端

• 无线充电器

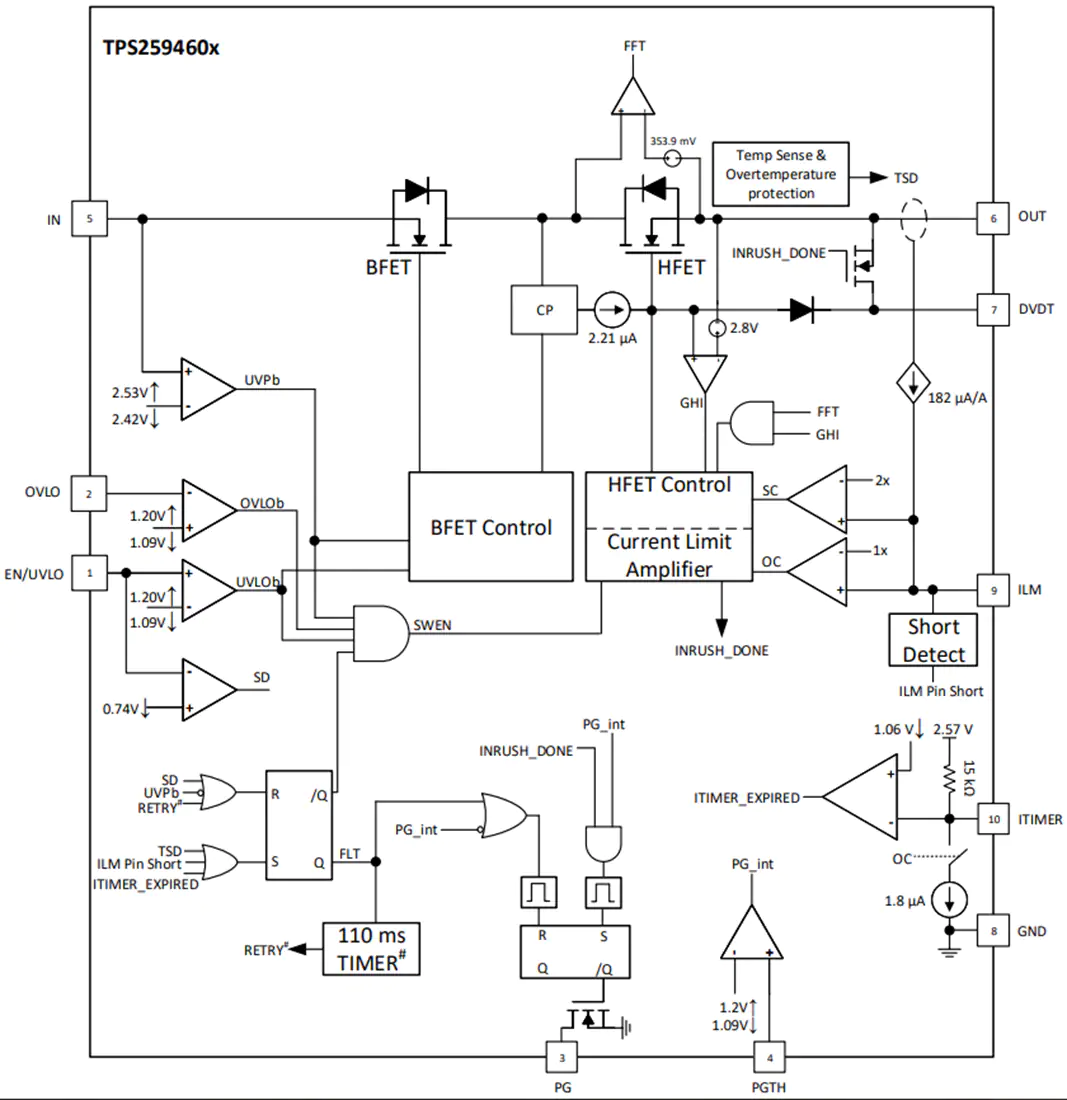

原理框图
