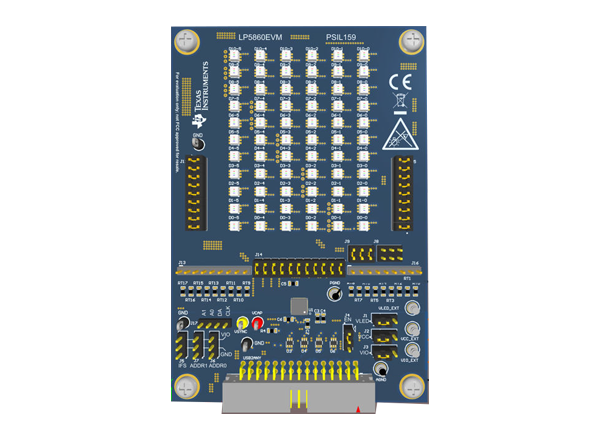

德州仪器公司LP5860EVM驱动评估模块(EVM)用于评估LED矩阵驱动器LP5860的特性、运行和使用情况。LP5860器件是一种高性能、小尺寸的解决方案，它集成了18个恒流接收器和11个开关mosfet，驱动198个LED点或66个RGB LED像素。每个LED点均支持8位模拟调光和8位或16位可配置PWM调光方式，实现平滑、无噪声的调光控制。

功能完整的LP5860，性能与RGB LED矩阵，一些简单的动画效果可以很容易地验证通过这个评估模块。德州仪器公司的LP5860EVM可以转换为测试LP5868和LP5866，这是来自相同的设备家族，通过移除工厂安装的设备(U1)和替换它与LP5868或LP5866对应。当测试LP5868或LP5866设备时，从GUI启动页面上的菜单中选择相应的标记来启动评估。

特性

• 高集成(18 x N)矩阵结构多达198个led

• 最高调光分辨率:市场首个16位(>20KHz) PWM调光，8位每通道模拟调光

• 易于设计与真正的可编程组控制，最小的uC的负载，和自由矩阵问题

 内容

• LP5860EVM评估模块

• USB2ANY接口适配器

• 30带状电缆

• USB电缆

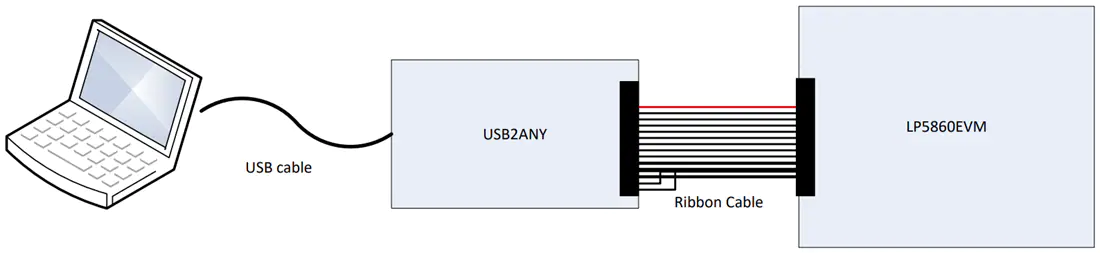

硬件连接
