德州仪器公司的DLP471TEEVM评估模块(EVM)提供了一个参考设计，使DLPC7540芯片的用户能够更快地开发。当与DLPC7540EVM结合使用时，用户可以加快DLP 0.47英寸4K UHD系统的原型制作时间。德州仪器公司(Texas Instruments)的DLP471TEEVM为评估0.47英寸4K UHD DMD提供了一个解决方案，该解决方案与DLPC7540EVM配对，可以在DMD上显示SPLASH、测试模式和来自HDMI源的视频。

特性

• 4K UHD (3840 × 2160)显示分辨率

• 5.4µm微镜

• ±17°微镜倾斜(相对于平坦表面)

• 底部照明

• 高速串行接口(HSSI)输入数据总线

DLP471TEEVM的主要部件

·DLP471TE 0.47英寸4K UHD DMD
·两根用于连接DLP471TEEVM和DLPC7540EVM的弯曲电缆
·TPS65145用于产生DMD的偏置、复位和偏置电压

必需的设备

• 电源。评估操作所需

• Micro-USB线缆:A到Micro- B USB线缆- GUI界面需要

• 光学

• 照明模块和光源

• XPR致动器

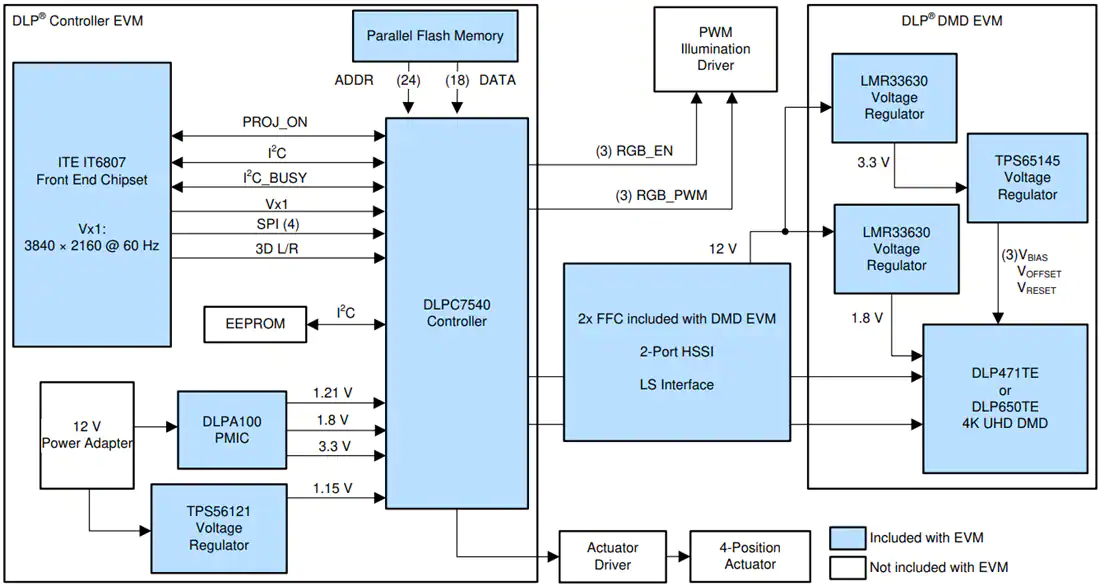

系统框图
