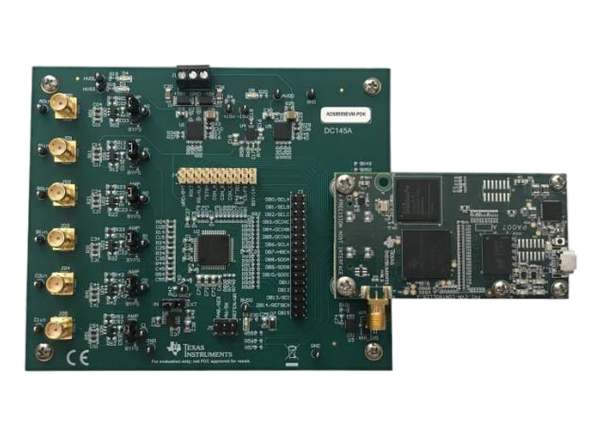

德州仪器ADS8555EVM-PDK ADC评估模块(EVM)是一个性能演示工具包(PDK)用于评估ADS855x。ADS855x是一个六通道同时采样模数转换器(adc)家族。ADS855x产品包括一个集成的电压基准，可容纳±12V输入。德州仪器ADS8555EVM-PDK包括ADS8555评估板和精密主机接口(PHI)控制板，使伴随的计算机软件通过通用串行总线(USB)与ADC通信，用于数据捕获和分析。

特性

• 包括诊断测试所需的硬件和软件，以及ADS855x系列的准确性能评估

• 需要外部±15V电源(不包括在内);使用实验室常用电源

• ±10V和±5V输入范围，2.5V电压参考;±12V和±6V输入范围，3V参考电压

• 优秀的交流性能

• 信噪比(SNR) = 91.5dB (Typ.)

• 总谐波失真(THD) = -94dB(典型值)

• 易于使用的评估软件Microsoft Windows 8/10 64位操作系统;软件套件包括一个用于数据捕获和分析的图形工具

• 配备了PHI控制板，通过usb2.0(或更高)提供了一个方便的评估模块接口，用于电源传输和数字接口

 内容

• ADS8555评估模块

• φ控制器板

• USB Micro-B插头到USB- a插头电缆

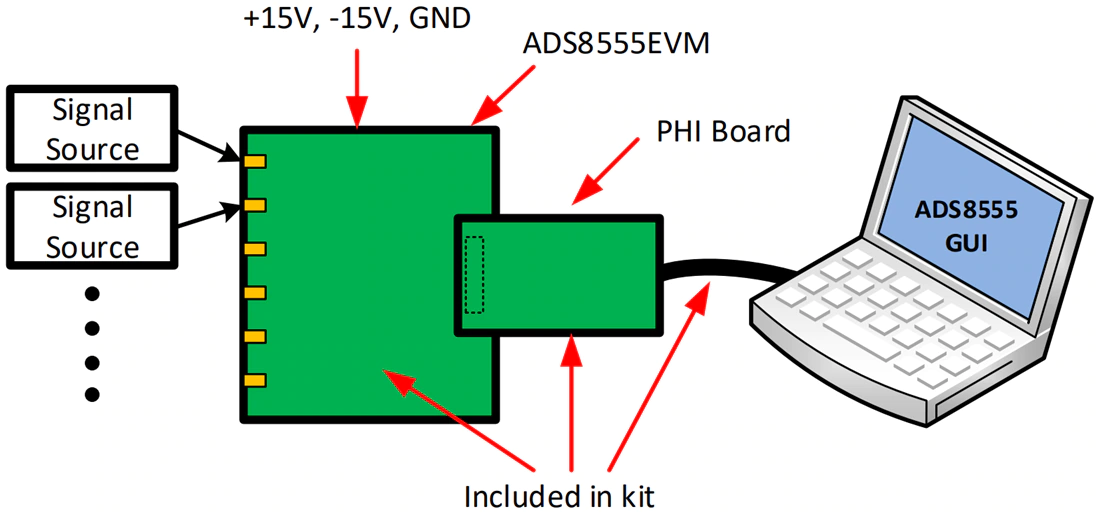

系统连接
