Microchip Technology UCS2113-C USB双端口电源开关和电流监视器提供3A连续电流每V(BUS)端口与精密过流限制(OCL)。UCS2113-C还具有端口电源开关启用、自动恢复故障处理、欠压和过压锁定、反驱动保护和反电压保护以及热保护。

Microchip UCS2113-C USB双端口电源开关和电流监视器是理想的独立和具有SMBus/I(2)C通信的应用程序。对于SMBus应用，UCS2113-C提供每个端口电流监测和三个可编程的电流限制每个开关，范围从3.5A到5.2A。每个端口的充电定量也提供了，范围从3.8mAh到246.3Ah。UCS2113-C单机模式下，两个交换机均支持3.5A + 3.5A ~ 5.2A + 5.2A三路限流。两个电源开关都有独立的VBUS放电功能。

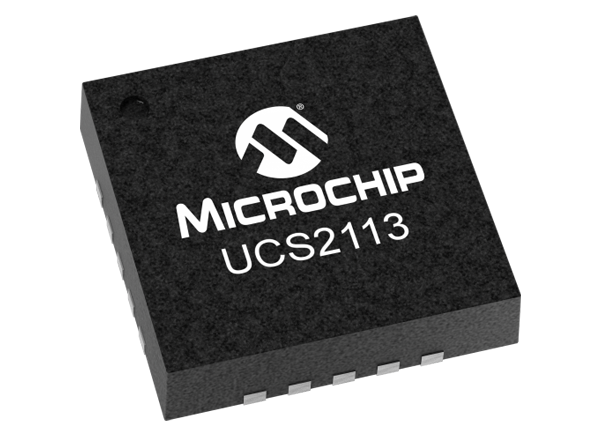

UCS2113-C双端口电源开关和电流监视器采用4x4mm 20pin QFN封装。

特性

• 双端口功率开关:


• 2.9V至5.5V源电压范围

• 3A连续电流每V(总线)端口40毫欧电阻每开关

• 独立的端口电源开关使能引脚

• 双故障警报#有源漏极输出引脚

• 跳闸模式限流行为

• 欠压和过压锁定

• 往回开,逆电压保护

• 低测试电流自动恢复故障处理

• BOOST#逻辑输出增加DC-DC变换器在大负载条件下的输出

• SMBus 2.0/I(2)C模式


• 三个可编程的电流限制分配到每个电源开关

• 其他SMBus地址可根据要求

• 块读和块写

• 自包含电流监测(不需要外部感应电阻)

• 完全可编程的每端口收费配给和行为

• 自动V(BUS)放电功能

• -40°C至+105°C工作温度范围宽

• 通过汽车AEC-Q100可靠性测试

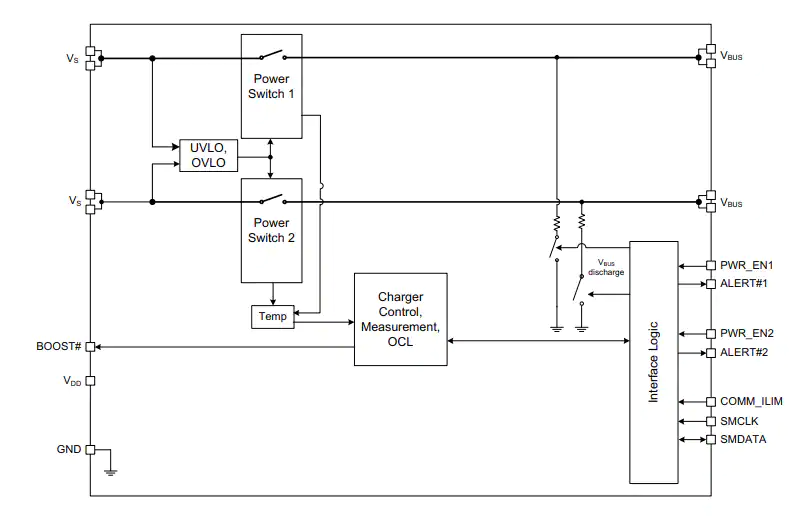

框图
