美国芯源系统(MPS) MPQ4313-AEC1开关稳压器是频率可编程，同步，降压开关稳压器，具有集成内部高侧和低侧功率MOSFET。这些开关稳压器提供高达3A的高效率输出与电流模式控制的快速环路响应。MPQ4313-AEC1开关稳压器提供3.3V至45V宽输入电压范围，适应汽车输入环境中的各种降压应用。这些开关稳压器通过在轻载条件下降低开关频率，在宽负载范围内实现高功率转换效率。这减少了开关和栅极驱动器的损耗。MPQ4313-AEC1开关稳压器是AEC-Q100 1级合格，可在4mm x 4mm QFN-20封装。典型的应用包括汽车信息娱乐系统、汽车集群、高级驾驶员辅助系统和工业动力系统。

特性

• 内部48毫欧高侧和20毫欧低侧mosfet

• 开关频率可以同步到外部时钟

• 反相同步时钟输出

• 用于低电磁干扰的扩频(FSS)

• 低电磁干扰的对称V(IN)

• 实力不错的输出

• 外部软启动

• 可选择的高级异步模式(AAM)或强制连续导通模式(FCCM)

• 低压差模式

• 打嗝过电流保护(OCP)

• 可采用QFN-20 (4mm × 4mm)包装

• 可在一个潮湿的侧面包

• AEC-Q100 1级

规范

• 3.3V至45V宽工作范围

• 3A连续输出电流

• 1.7μA低关断电源电流

• 18μA睡眠模式静态电流

• 350kHz至530kHz可编程开关频率，用于汽车电池应用

• 3.3V和5V固定输出选项

• 100 ns最低准时

应用程序

• 汽车信息娱乐

• 汽车集群

• 高级驾驶辅助系统(ADAS)

• 工业电力系统

方框图

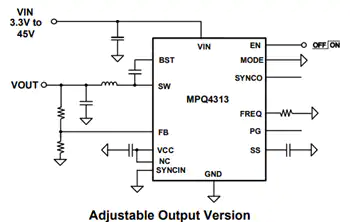

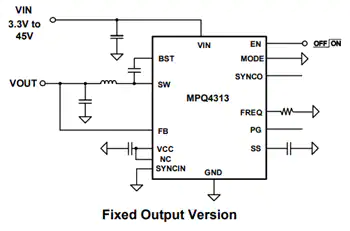

典型应用电路
