美国芯源系统(MPS) MPQ4469-AEC1开关稳压器具有集成的内部高侧功率MOSFET和350kHz至2.5MHz可配置频率。该调节器提供高达5A的高效率输出电流与电流模式控制快速环路响应。MPQ4469-AEC1开关稳压器提供3.3V到36V的宽输入范围，适应汽车输入环境中的各种降压应用。这种开关调节器采用高级异步调制(AAM)模式，有助于在轻载条件下实现高效率。这是通过缩小开关频率来减少开关和栅驱动损耗来实现的。典型的应用包括汽车系统和工业动力系统。

特性

• 内部110毫欧高侧MOSFET

• 可选择同相或180°反相

• 能力好的指标

• 可配置的软启动时间

• 低辍学模式

• 过流保护(OCP)和小负荷时的Hiccup模式AAM

• 可采用QFN-20 (4mm × 5mm)包装

• AEC-Q100 1级

规范

• 3.3V至36V宽工作输入范围

• 5A连续输出电流

• 1μA低关断模式电流

• 10μA睡眠模式静态电流

• 可配置的350kHz至2.5MHz切换频率同步到外部时钟

• 至少100ns准时

应用程序

• 汽车系统

• 工业电力系统

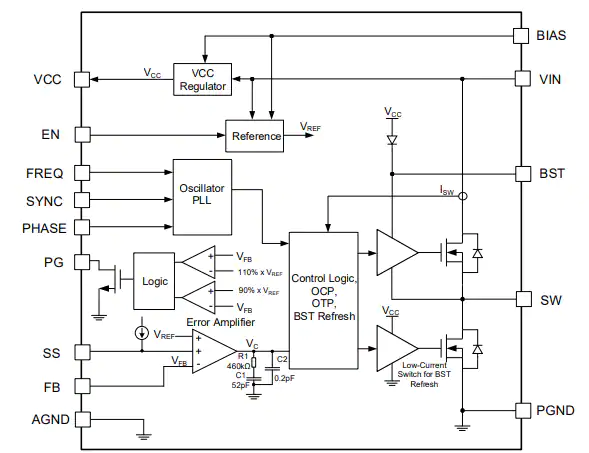

框图

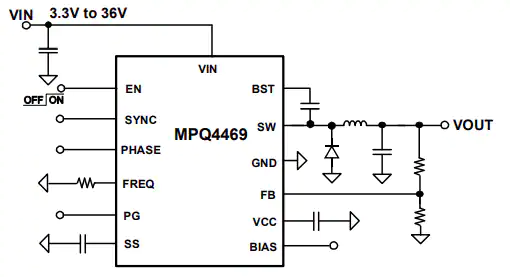

典型应用电路

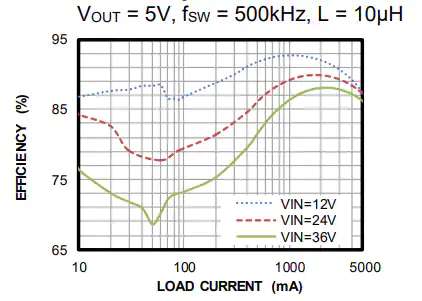

效率与负载电流
