德州仪器LMR36015S同步降压变换器是一款易于使用的同步降压DC/DC变换器，集成了高侧和低侧功率mosfet。该设备具有高达1.5A的输出电流，在4.2V至60V的宽输入电压范围内提供。耐受性高达66V。瞬态容差减少了必要的设计工作，以保护过电压，并满足IEC 61000-4-5的浪涌抗扰度要求。

德州仪器公司的LMR36015S采用峰值电流模式控制，提供最佳的效率和输出电压精度。负载瞬态性能改善与FPWM特性在1MHz的调节器。Precision enable通过直接连接到宽输入电压或精确控制设备启动和关闭，提供了灵活性。电源良好标志，内置滤波和延迟，提供了系统状态的真实指示，消除了外部管理器的需求。

特性

• 功能性Safety-Capable

• 文档可用来帮助功能安全系统设计

• 专为可靠和坚固的应用

• 输入暂态保护，最高可达66V

• 结温范围-55°C至+150°C

• 1.5A负载下0.4V降阻(典型)

• 适合可扩展的工业电源供应

• LMR36006 (60 v, 0.6)

• LMR33620/LMR33630 (36V, 2A, 3A)

• 销兼容

• 400kHz, 1MHz频率选项

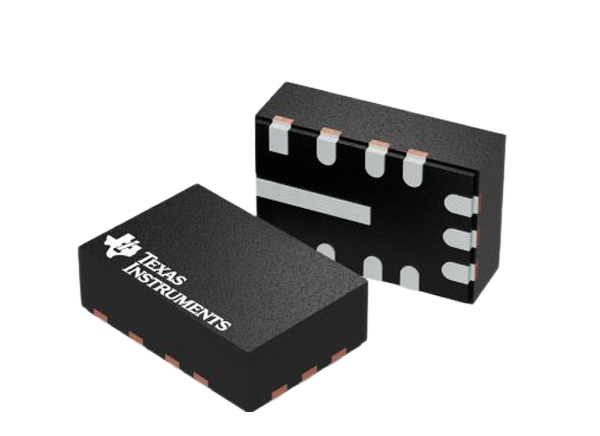

• 小，2mm × 3mm HotRod 封装

• 负载谱的低功耗

• 400kHz (24v (IN)， 5v (OUT)， 1A)时90%效率

• 在400kHz (12 V(IN)， 5 V(OUT)， 1A)下的93%效率

• 增加了PFM的轻负荷效率

• 26µA的低静态工作电流

• 具有少量外部组件的解决方案

• 优化的超低电磁干扰要求

• 符合CISPR25 5级标准

• HotRod封装可减少交换机节点振铃

• 并联输入路径使寄生电感最小

• 扩频减少峰值排放

应用程序

• 航空航天和国防

• 现场变送器和传感器，PLC模块

• 恒温器，视频监控，暖通空调系统

• 交流和伺服驱动器，旋转编码器

• 工业运输，资产追踪

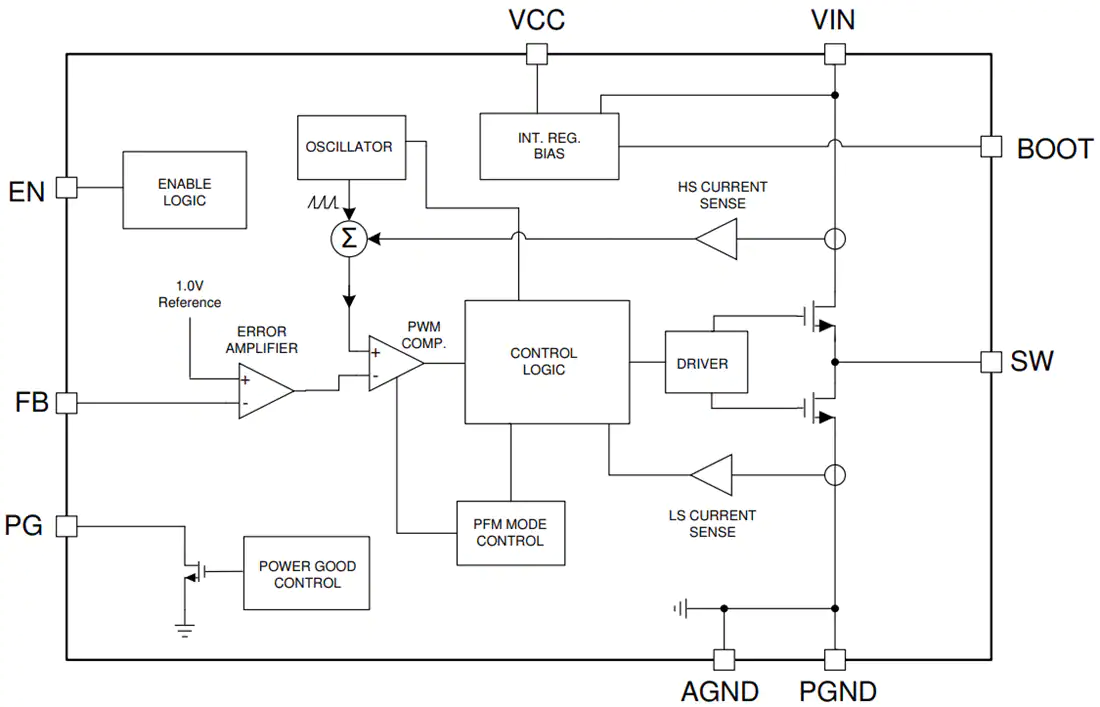

原理框图
