德州仪器TPS62868/TPS62869同步降压转换器是高频同步降压转换器，具有I(2)C接口，提供高效、自适应和高功率密度解决方案。在中到重负载时，变频器工作在PWM模式，并在轻负载时自动进入省电模式，以在整个负载电流范围内保持高效率。德州仪器的TPS62868/TPS62869也可以强制在PWM模式下工作，以获得最小的输出电压纹波。结合其DCS-Control体系结构，实现了优异的负载瞬态性能和良好的输出电压精度。通过I(2)C接口和一个专用VID引脚，输出电压可以快速调整，以适应负载的功耗，以适应应用程序不断变化的性能需求。

特性

• 11毫欧和10.5毫欧内部功率mosfet

• 比;90%效率(0.9V输出)

• 用于快速瞬态响应的DCS-Control拓扑

• 可通过I(2)C进行动态电压缩放(DVS)的输出电压范围

• 输出电压范围0.2V ~ 0.8375V，步长2.5mV

• 输出电压范围0.4V ~ 1.675V，步长5mV

• 输出电压范围0.8V ~ 3.35V，步长10mV

• 1%输出电压精度

• 2.4 mhz切换频率

• 通过外部电阻进行选择

• 启动输出电压

• (2) C奴隶地址

• 通过I(2)C接口进行选择

• 省电模式或强制PWM模式

• 输出流量

• 打嗝或闭锁短路保护

• 输出电压斜坡速度

• 热预警和热关机

• 电源良好的指示器引脚选择与窗口比较器

• i2c兼容接口，最高可达3.4Mbps

• 可在1.5mm x 2.5mm x 1.0mm 9针QFN封装0.5mm间距

• 也可在WCSP封装(TPS62866, 1.05mm x 1.78mm WCSP封装中带有I(2)C接口的6A同步降压转换器)

应用程序

• 核心供应fpga, cpu, asic，或视频芯片组

• IP网络摄像机

• 固态硬盘

• 光学模块

• LPDDR5 VDDQ导轨供应

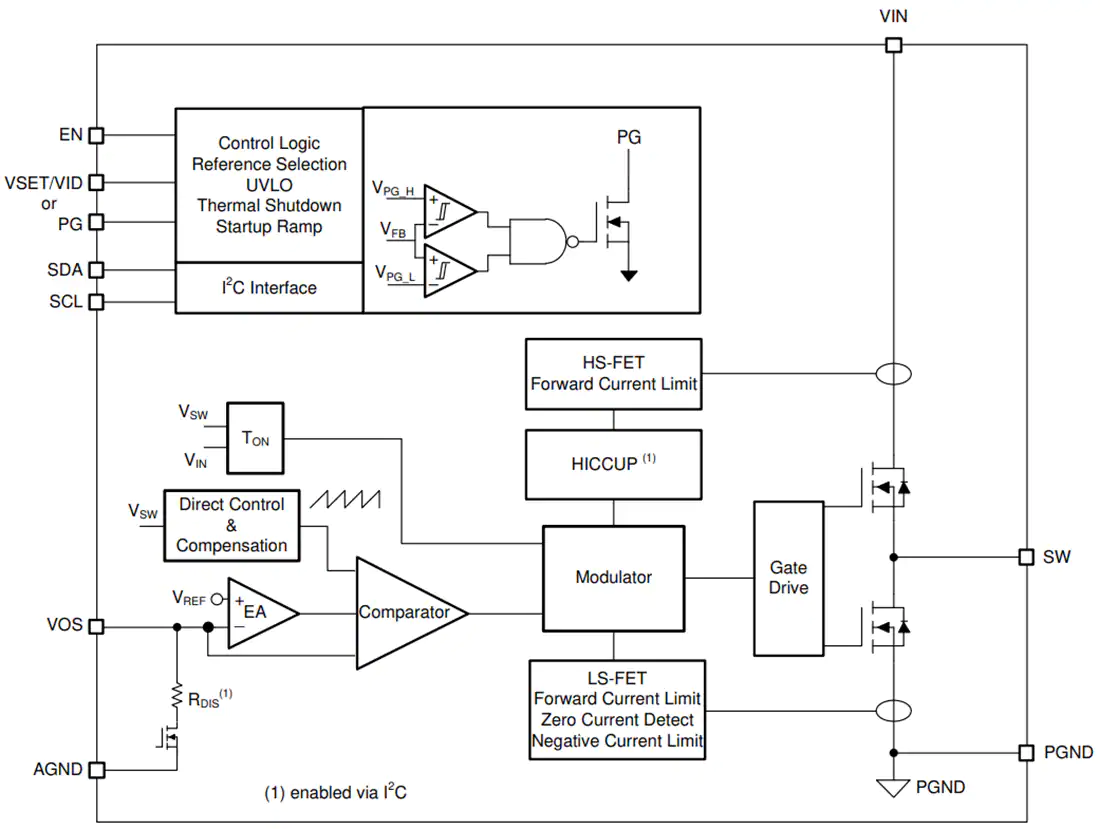

原理框图
