德州仪器公司LM73100 5.5A理想二极管是一个小封装的高度集成电路保护和电源管理解决方案。采用极少的外部器件，提供多种保护模式。该设备是一个强大的防御电压浪涌，反向极性，反向电流，和过大的浪涌电流。与集成的背对背fet，反向电流流从输出到输入在任何时候都被阻止，使该设备非常适合功率MUX/ORing应用。该器件采用基于线性ORing的方案，以确保几乎为零的直流反向电流，并以最小的正向压降和功耗模拟理想的二极管行为。具有特殊涌流要求的应用程序可以通过一个外部电容设置输出转换速率。如果输入超过可调过电压阈值，则通过切断输出保护负载不受输入过电压条件的影响。德州仪器的LM73100还提供了在稳态期间瞬态过电流事件的快速跳闸响应。

特性

• 2.7V至23V宽工作输入电压范围

• 28 v绝对最大

• 可承受-15V的负电压

• 集成背对背fet低通电阻(R(ON) = 28.4毫欧 (typ))

• 理想的二极管操作与真正的反向电流阻塞

• 快速的过电压保护装置

• 1.2µs (Typ.)响应时间

• 可调过电压锁定(OVLO)

• 稳定状态下对瞬态过流的快速脱扣响应

• 500ns(典型值)响应时间

• Latch-off故障后

• 模拟负载电流监视器输出(IMON)

• 0.5A ~ 5.5A电流范围

• ±15% (max) (I(OUT)≥1A)精度

• 具有可调欠压锁定阈值(UVLO)的有源高使能输入

• 可调输出转率控制(dVdt)

• 超温保护

• 良好指示(PG)，阈值可调(PGTH)

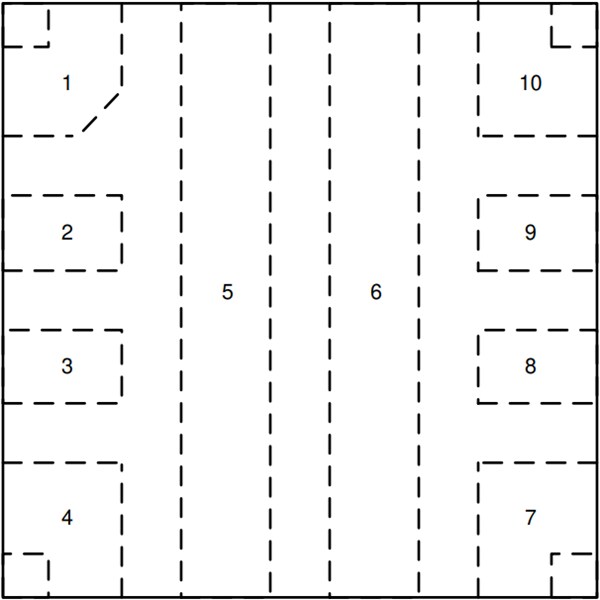

• 占地面积小(QFN 2mm x 2mm, 0.45mm间距)

应用程序

• 电力MUX /打鼾

• 适配器的输入保护

• 机顶盒/聪明的人

• USB PD端口保护

• 个人电脑/笔记本/监控/码头

• 电动工具/充电器

• POS终端

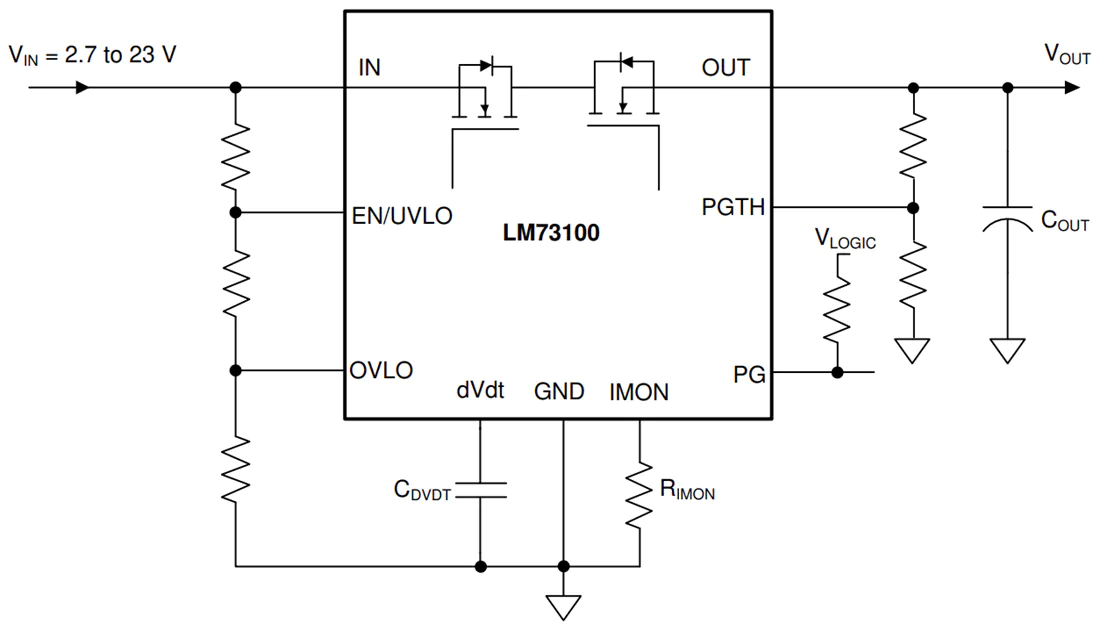

简化的示意图
