德州仪器TPS61288同步升压转换器是一种高功率密度，全集成同步升压转换器。它带有6.5毫欧电源开关和8.5毫欧整流开关，在便携式系统中提供高效率和小尺寸的解决方案。TPS61288的输入电压范围从2V (2.4V上升)到18V，支持单电池或双电池的应用。该设备具有15A的开关电流能力，并能提供高达18V的输出电压。

德州仪器公司的TPS61288采用峰值电流控制拓扑结构和SOO调制来调节输出电压。该设备在中至重载条件下工作在脉宽调制(PWM)模式下。在轻载、低占空比条件下，自动以脉冲调频(PFM)模式工作。SOO调制实现了在宽负载/V(IN)范围内的精确调节，同时保持高效率和低输出纹波。PWM模式下的开关频率为500kHz。TPS61288提供19V输出过压保护、逐周期过流保护和热关机保护。

特性

• 宽输入电压和输出电压范围

• 2.0V ~ 18V V(IN)

• 启动时最小输入电压2.4V

• 4.5V ~ 18V V(OUT)

• 效率高，功率大

• 15A峰值开关电流限制

• 两个6.5毫欧 (LS)/8.5毫欧 (HS) mosfet

• 500千赫频率切换

• 当V(IN) = 3.6V, V(OUT) = 13V, I(OUT) = 2A时，效率高达94.7%

• 当V(IN) = 7.2V, V(OUT) = 16V, I(OUT) = 2.5A时，效率高达96.9%

• 延长系统运行时间

• 典型的110µA静态电流进入VOUT引脚

• 在关闭过程中，最大2.1µA电流进入VIN引脚

• 平稳的通/关时间(SOO)调制在轻负荷和低占空比和没有直流偏移之间的PFM和PWM

• 丰富的保护

• 19V输出过电压保护

• 逐周期过载保护

• 热关机

• 2.5mm × 3.0mm QFN包装

应用程序

• 蓝牙 议长

• LCD显示源驱动

• USB Type-C电源输送

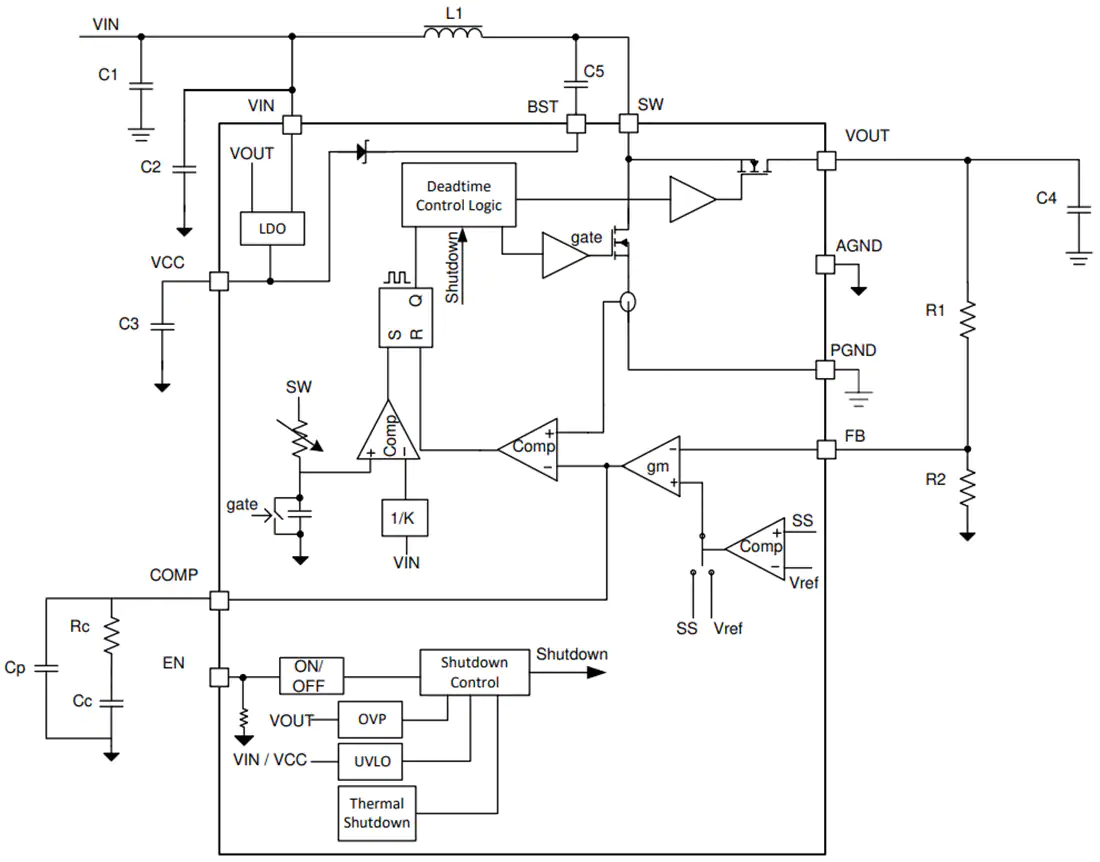

原理框图
