Melexis MLX90377 Triaxis 磁位置传感器可用于旋转和线性变化。这些MLX90377传感器支持模拟，PWM, SENT和SPC输出，特别为要求苛刻的汽车应用。磁位置传感器采用Triaxis 霍尔技术设计，具有良好的性能和灵活性。MLX90377位置传感器具有片上信号处理功能，用于鲁棒绝对位置传感和增强的串行数据通信。这些磁位置传感器的工作电压范围为4.5V至18V，温度范围为-40°C至160°C。MLX90377传感器可在SOIC-8, TSSOP-16, DMP-4和SMP-3包。典型的应用包括踏板位置传感器，油门位置传感器，驾驶高度位置传感器，小角度位置传感器。

特性

• 选择输出模式:

• (fast) SENT (SAE J2716 APR2016)

• 短PWM代码(SPC)

• 脉宽调制(PWM)

• 比率计模拟

• 可编程线性传输特性:


• 4或8个多点

• 16或32个分段线性

• 可编程的测量范围

• 鲁棒性流浪场高达5mT

• 4.5V至18V工作电源电压范围

• -40°C至160°C的工作温度范围

• Triaxis Hall技术的性能和灵活性

• 基于片上信号处理的鲁棒绝对位置传感

• 增强串行数据通信

• 48位ID号选项

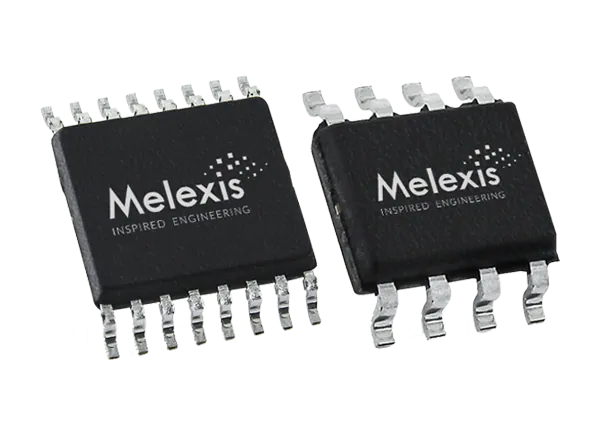

• 包,通过无铅认证:


• SOIC-8 (DC)， Single Die

• TSSOP-16 (GO)，双模(冗余)

• DMP-4 (VS)，单模双模PCBless解决方案

• SMP-3 (VE)，单模PCBless解决方案

• 认证:


• AEC-Q100 0

• ISO26262安全组件脱离上下文(SEooC)

• ASIL-C能够(快速)发送，PWM输出模式

• 支持模拟输出模式的ASIL-B

应用程序

• 绝对旋转或线性位置传感器

• 踏板位置传感器

• 节气门位置传感器

• 驾驶高度位置传感器

• 方向盘位置传感器

• 浮子液位传感器

• 非接触式电位器

• 小角度的位置传感器

• 轻微中风位置传感器
