德州仪器 MIPI CSI-2 V3Link Serializer用于支持高速原始数据传感器。其中包括230万像素、60帧/秒的成像仪，以及400万像素、30帧/秒的相机、卫星雷达、激光雷达和飞行时间(ToF)传感器。提供4.16Gbps的转发通道和超低延迟，50Mbps的双向控制通道，支持单同轴电缆(PoC)或STP电缆供电。TSER953具有先进的数据保护和诊断功能，支持各种应用程序的高速数据传输。这些应用包括机器人和自动化、医疗成像、安全和监控，同时简化工业和医疗相机应用的设计。连同配套的反序列化器，德州仪器TSER953提供精确的多摄像机传感器时钟和传感器同步。

特性

• 4.16Gbps级串行器支持高速传感器，包括全高清1080p 2.3MP 60fps和4MP 30fps的成像仪

• 低功耗(0.25W典型)

• 符合IEC 61000-4-2 ESD标准

• Power-over-Coax (PoC)兼容收发器

• 符合D-PHY v1.2和CSI-2 v1.3的系统接口

• 最多4个数据通道，每通道832Mbps

• 最多支持4个虚拟通道

• 高级数据保护和诊断，包括CRC数据保护、传感器数据完整性检查、I(2)C写保护、电压和温度测量、可编程报警、线路故障检测

• 精密多摄像头计时和同步

• 一种灵活的可编程输出时钟发生器

• 支持使用单端同轴/屏蔽双绞线

• 超低延迟双向I(2)C和GPIO控制通道，使ISP控制从ECU

• 单路1.8V电源

• 兼容TDES954和TDES960反序列化器

• -20°C至85°C的宽温度范围

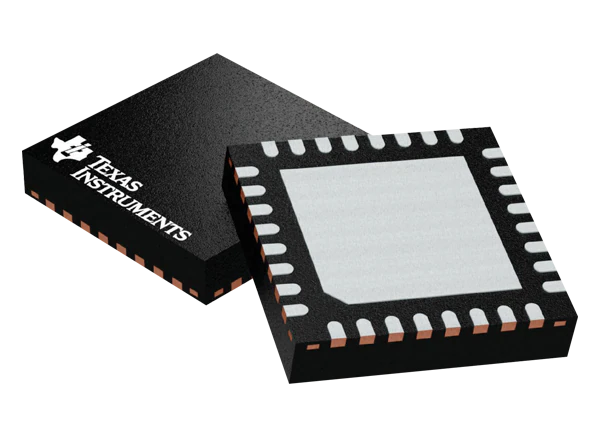

• 小5mm × 5mm VQFN包和PoC解决方案尺寸的紧凑相机模块设计

应用程序

• 电器

• 视频监控

• 电梯和自动扶梯

• 工业机器人

• 机器视觉

• 患者监测和诊断

• 成像

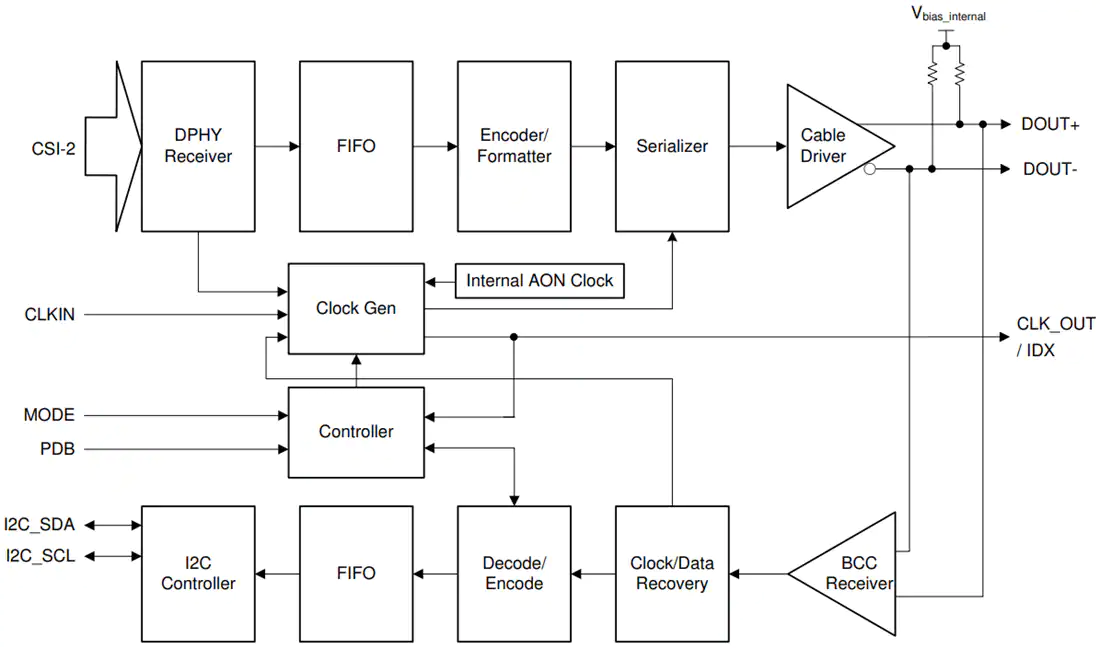

原理框图
