Nordic Semiconductor  nPM1100电源管理集成电路，PMIC，双模可配置降压调节器，集成电池充电器。nPM1100是北欧的nRF52系列和nRF53系列系统芯片(soc’)的天然伴侣，但也非常适合任何带有小型可充电电池的产品。这种设计确保可靠的电力输送和稳定的运行，同时通过高效率和低静态电流最大限度地延长电池寿命。

北欧nPM1100电源管理ic提供了一个非常紧凑的外形因素，是先进的可穿戴设备，连接医疗设备和其他尺寸受限的应用的理想选择。PCB面积利用率可低至23mm(2)。

该集成电池充电器的设计目的是为锂离子电池和锂聚合物电池充电，终端电压可选择为4.1V或4.2V，支持电池化学成分的标称电压分别为3.6V和3.7V。最大充电电流是可从20mA到400mA的电阻选择。

nPM1100 PMIC包括USB兼容的系统调节器，具有USB端口检测SDP, CDP，和DCP USB主机类型端口支持USB电流限制100mA和500mA和USB供电电压范围从4.1V到6.6V。

nPM1100 PMIC无需软件操作，与PMIC输出电压和功率范围内的所有组件兼容。该设备在运行过程中以4.1V或4.2V的电压为锂离子电池和锂聚合物电池充电。PMIC本身使用USB或其他直流电源(4.1V至6.6V)或连接电池(2.3V至4.35V)。

特性

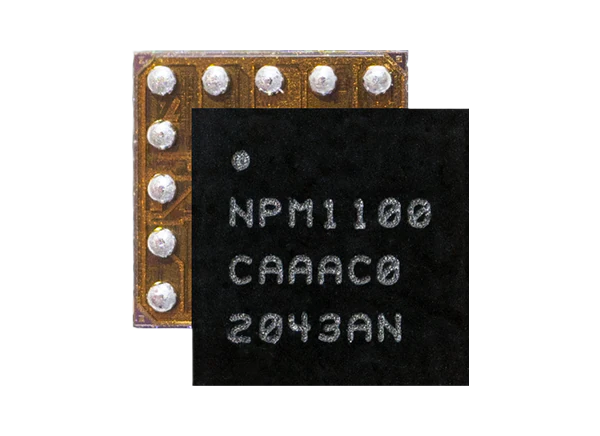

• 非常紧凑，2.075mm x 2.075mm WLCSP封装

• 补充了所有nRF52和nRF53系列soc

• 双模巴克调节器


• 迟滞和PWM模式

• 输出电压可选(1.8V、2.1V、2.7V、3.0V)

• 150毫安电流限制

• 锂离子/锂聚合物可充电电池充电器


• 自动充电方式(涓流、恒流、恒压)

• 电池热保护

• 可选择的终端电压(4.1V或4.2V)

• 低静态电流，典型为800nA，船舶模式为470nA(禁用电源输出)

• USB兼容输入调节器


• 电流限制100mA或500mA

• 输入电压最小4.1V ~最大6.6V

• 20 v过电压保护装置

• 3.5V至5.0V系统电压输出

• SDP、CDP、DCP USB端口检测

• 驱动程序的充电和错误指示led

应用程序

• 穿戴

• 电脑外围设备

• 个人医疗设备

• 智能家居传感器和控制器

• 遥控器和游戏控制器

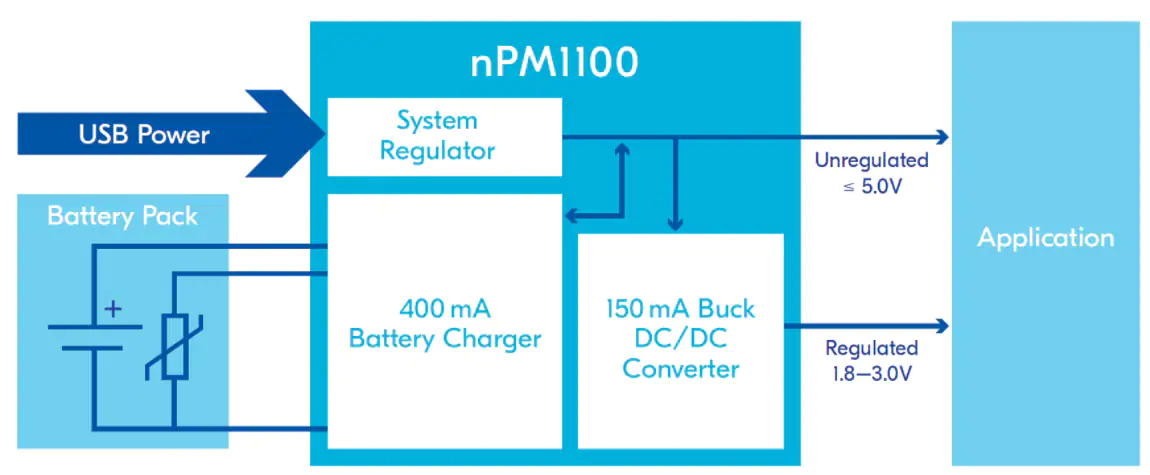

框图
