德州仪器TCA9416EVM转换器评估模块(EVM)通过可调的上拉电阻和总线电容为TCA9416提供可配置的加载条件。这个特性允许设计者在他们的系统中轻松地测试设备的性能。设计者可以在不同的负载条件下评估TCA9416(上拉电阻和总线电容)，VCC电压和串联电阻(如果需要)。评估模块的后面填充了DTM包(表示为U1)。德州仪器TCA9416EVM支持DDF包(表示为U2);但是，它必须由设计器填充。

特性

• 带跳线分流的TCA9416两侧可调上拉电阻

• 带拨码开关的TCA9416两侧负载电容可调

• 测试点在SDA和SCL两侧的TCA9416

• 公头连接到所有TCA9416引脚，便于使用

• 未填充的DDF包(在板的顶部表示为U2)

必需的设备

• 电力供应

• 能够为TCA9416和I(2)C总线提供所需的电压

• 4-channel示波器

• 观察I(2)C交易双方的TCA9416

• 微控制器、处理器或数字分析仪

• 因此用户可以发送和接收I(2)C

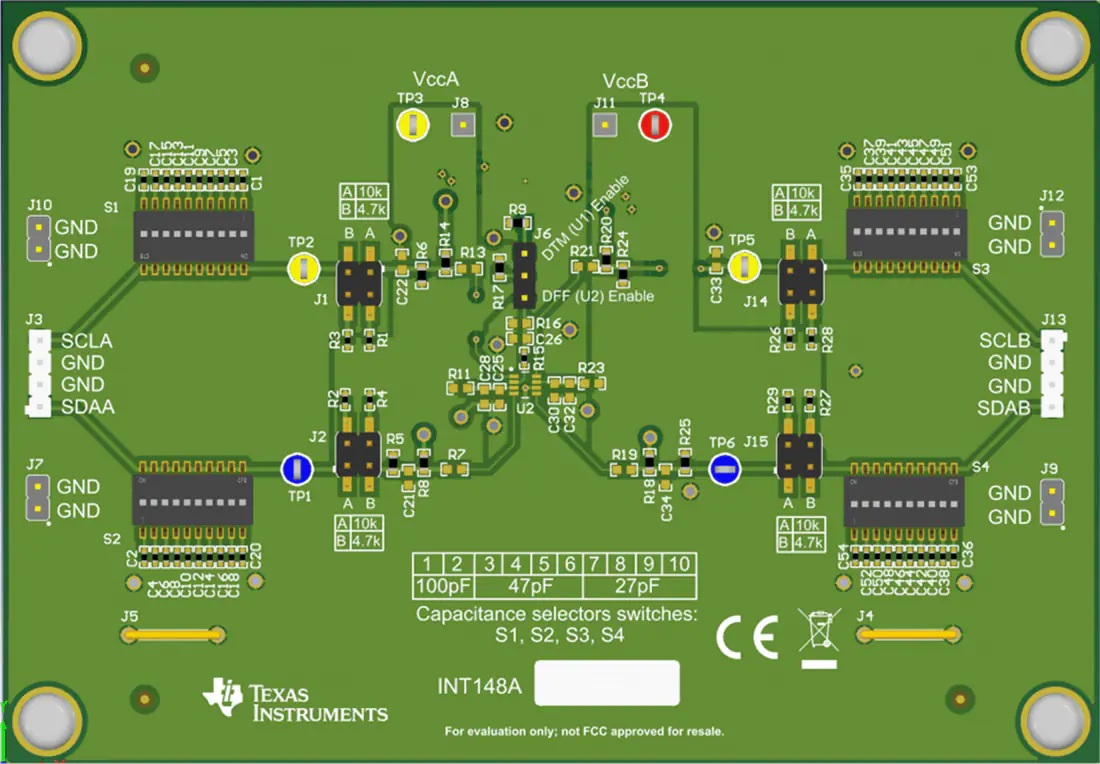

板布局
