Maxim MAX22530自供电隔离ADC是MAXSafe 系列产品中的4通道、多路复用、12位模数转换器(ADC)。一个集成的，隔离的DC-DC转换器为所有的场侧电路供电，即使在没有输入信号的情况下也能进行场侧诊断。

Maxim MAX22530 adc连续地将隔离栅的场侧输入电压数字化，并将数据通过隔离栅传输到器件的逻辑侧，在逻辑侧输入电压的幅度与可编程阈值进行比较。

设备的额定工作环境温度范围为-40℃~ +125℃。MAX22530封装在16针宽的SOIC封装中，提供8mm漏电和间隙和5kV(RMS)隔离。

特性

• 支持多通道模拟/二进制输入的鲁棒检测

• 承受3.5kV(RMS)隔离60s (V(ISO))的SSOP包

• 可承受5kV(RMS)隔离60s (V(ISO))的宽SOIC封装

• 对于20脚或28脚的SSOP包，漏电5.5mm，漏电间隙

• 16引脚宽SOIC封装有8mm漏电和间隙

• 第二组CTI封装材料

• 通过高度集成减少BOM和板空间

• 现场侧自供电集成DC-DC电源

• 12位，每通道20ksps ADC

• 每个通道的可编程阈值比较器

• 数据和DC-DC电源的隔离

• 综合1.8 v参考

• 增加系统“启动时间”，简化系统设计。维护

• 现场ADC功能诊断

• 现场连续功率监测

• 通信系统自我诊断

• 灵活的控制和界面

• 可编程上下限输入门限使能可编程迟滞

• 比较器输出(COUT_)引脚的最快响应

• SPI接口CRC选项

• 精度内参照±1% (typ)

• -40°C ~ +125°C工作温度范围

应用程序

• 高压二进制输入

• 变电站自动化

• 配电自动化

• 过程自动化

• 运动控制

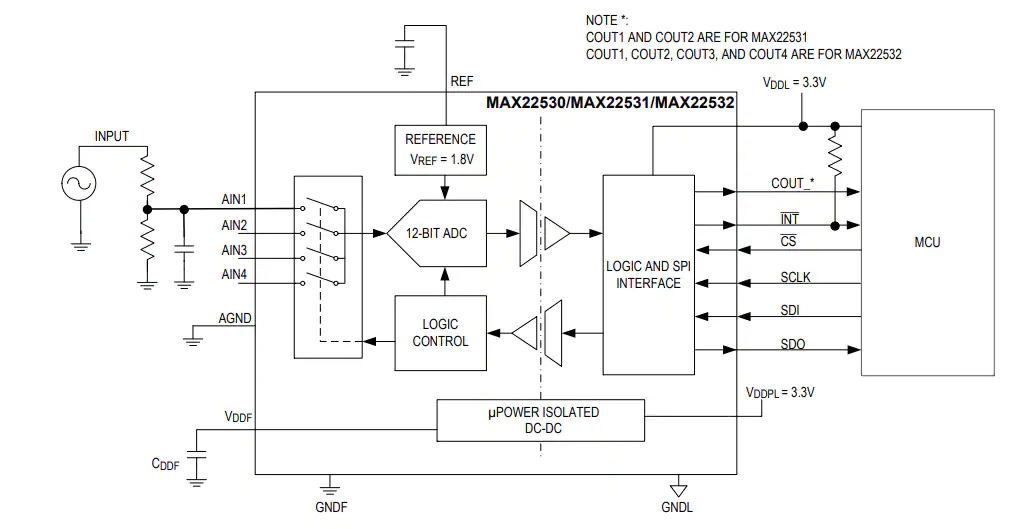

框图
