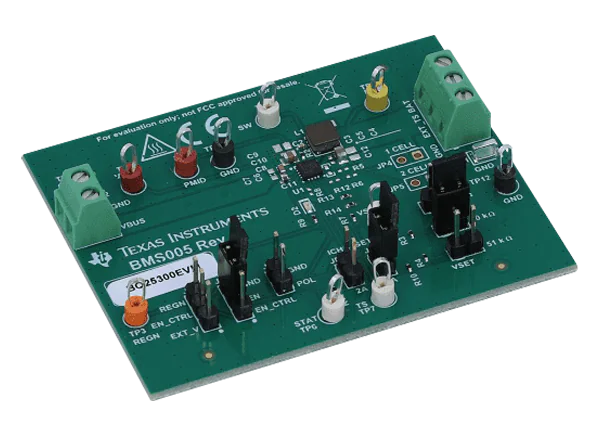

德州仪器bq25300EVM/bq25303JEVM评估模块(EVM)用于对bq2530x设备进行评估。bq2530x是一款高度集成的3A独立1单元，17V, 1.2MHz同步开关模式降压电池充电器。评估模块是一个完整的充电器模块，用于评估集成的，独立的，同步降压电池充电器使用德州仪器bq25300, bq25302，或bq25303J。

特性

• 高效率1.2MHz同步开关降压充电器

• 单输入支持USB输入适配器

• 输入电压动态电源管理(VINDPM)

• 电池泄漏电流低，适配器未插电

• 支持300mA到3A充电电流

必需的设备

• 1号电源(PS1)

• 需要一个能在3A电压下提供5V电压的电源

• 虽然这部分可以处理较大的电压和电流，但这是不必要的程序

• 2号电源(PS2)

• 需要一个能在1A供电5V的电源

• 负载# 1

• 四象限电源，恒压;4.5 v

• A“Kepco”负载，防喷器，20-5M, DC 0 ~±20V, 0 ~±5A(或更高)

• 替代选项:A 0-20V / 0-5A， >30W直流电子负载设定在恒压加载模式

• 米

• (4倍)“Fluke 75”万用表(同等或更好)

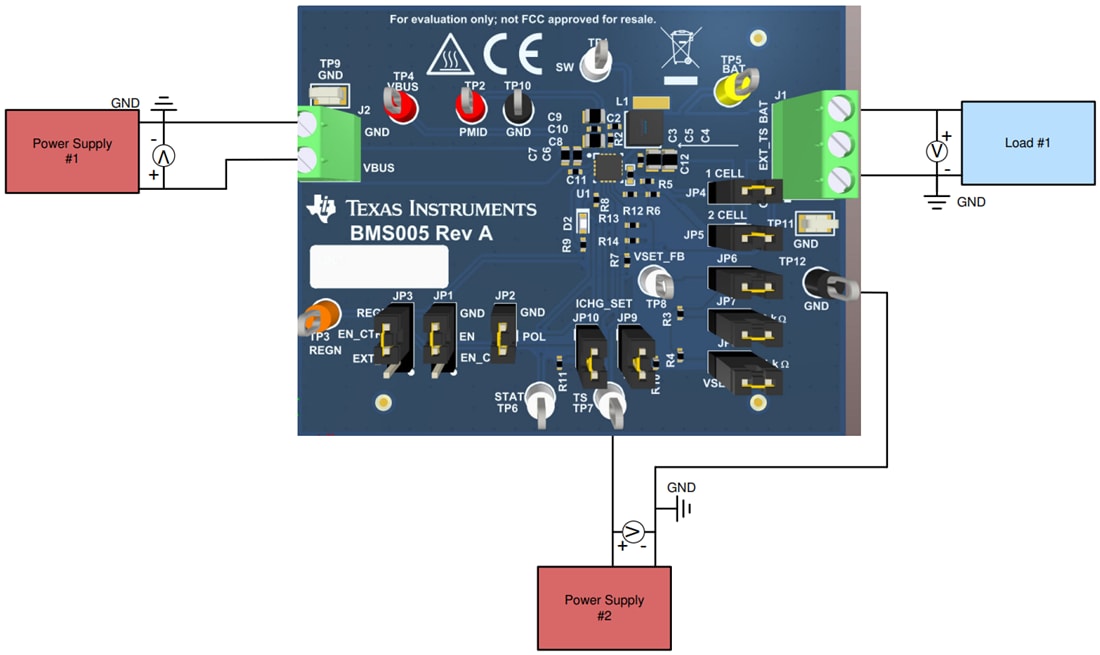

测试设置
