Maxim MAX16137 1%精度单窗电压监视器提供低电压，并在工厂设置的阈值窗口内监控单个系统供电电压的欠压和过压故障。当设备监控的供电电压低于欠压阈值或高于过压阈值时，复位输出认定为低。复位输出是主动-低可用推挽或开漏选项。

Maxim MAX16137 Monitor提供从0.5V到5V的额定输入电压选项，增量约为20mV。几个工厂调整的欠压/过压阈值，从±4%到±11%，以适应不同的电源电压和公差。MAX16137具有独特的内置自测试(BIST)诊断能力，在上电期间监控内部复位电路的健康状况。

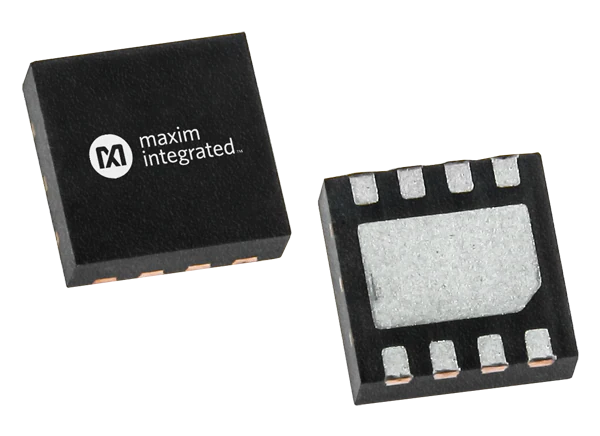

MAX16137采用2mm x 2mm的8引脚TDFN侧面可湿封装，外露衬垫，可在-40°C至+125°C的汽车温度范围内工作。

特性

• ±1%允许精确供应监测

• BIST增强系统安全性

• 在系统级别启用ASIL遵从性

• 出厂设置阈值0.5V至5V，增量20mV

• 出厂设置输入公差±4%至±11% UV/OV阈值窗口

• 工厂设置复位超时

• 锁存过压故障输出

• 5μs过压故障响应

• 排水明沟/推挽式输出复位

• 2mm x 2mm TDFN-8侧面可湿包装

• -40°C ~ +125°C温度范围

• AEC-Q100合格

应用程序

• 高级驾驶辅助系统(ADAS)

• 多电压asic

• 服务器

• 存储设备

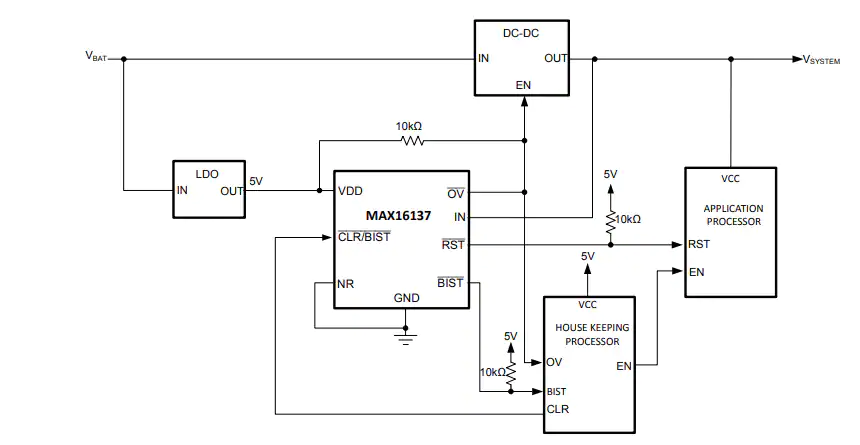

典型应用电路
