ROHM Semiconductor BD34301EKV mu -IC 系列32位立体声音频DAC(数模转换器)是一个双通道西格马得尔塔转换器IC，优化的高性能音频应用。BD34301EKV具有130dB信噪比(信噪比)和极低的-115dB THD+N(总谐波失真加上噪声)。该设备可以接受高达768kHZ的PCM (Pulse-Code Modulation)输入和22.4MHz的DSD (Direct Stream Digital)输入。BD34301EKV还提供两个独立的数字FIR(有限脉冲响应)滤波器，实现声音定制。

ROHM Semiconductor BD34301EKV mu - ic 系列音频DAC采用HTQFP64BV封装，外露衬垫增强热性能。

特性

• MUS-IC 系列

• 130dB信噪比(典型PCM模式)

• -115dB THD+N(典型的PCM模式)

• 32kHz至768kHz采样PCM采样率

• 2.8MHz, 5.6MHz, 11.2MHz和22.4MHz的DSD采样率

• 2数字FIR滤波器(PCM模式)

• 夏普碾轧

• 缓慢的转出

• 立体声(2通道)和单声道(1通道)模式支持

• 4个可选择的设备地址:38h, 3Ah, 3Ch, 3Eh

• 电源电压范围

• AVCC: 4.5V到5.5V

• DVDD: 1.4V ~ 1.6V

• DVDDIO: 3.0V到3.6V

• 工作温度范围-25°C至+85°C

• 12mm x 12mm x 1mm HTQFP64BV封装

应用程序

• CD / SACD运动员

• 数字音频播放器

• USB-DAC

• 高保真音频应用程序

资源

• 数据表

• ROHM BD34301EKV新闻稿

• ROHM的music音频ic

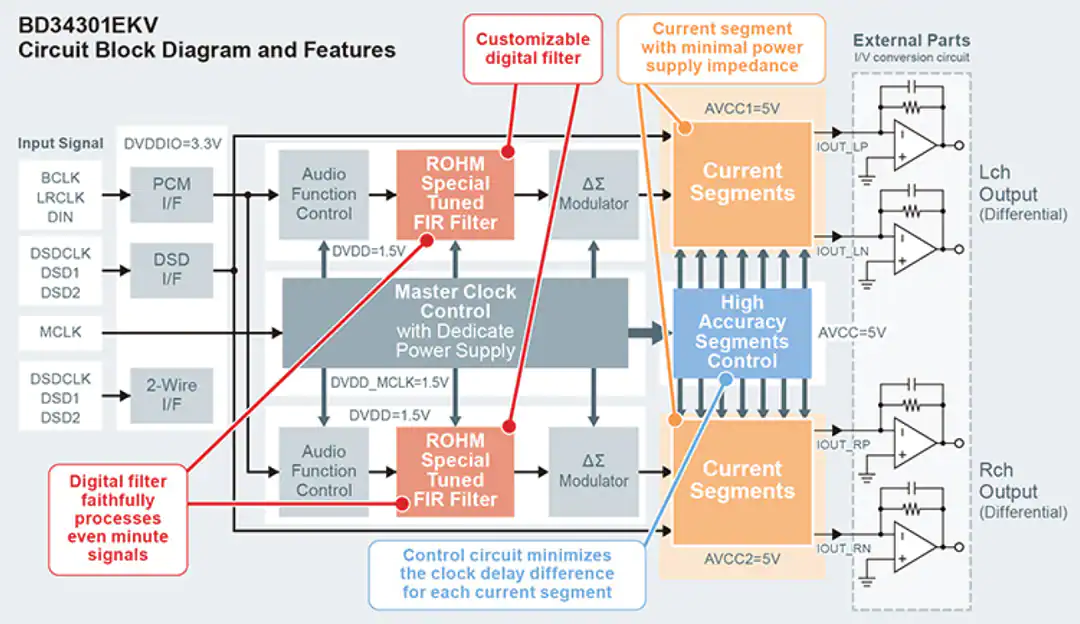

电路框图

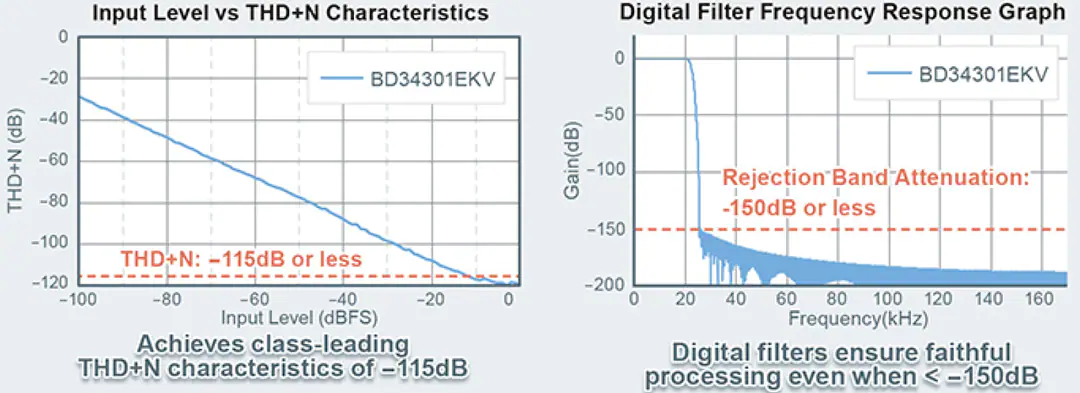

性能图表

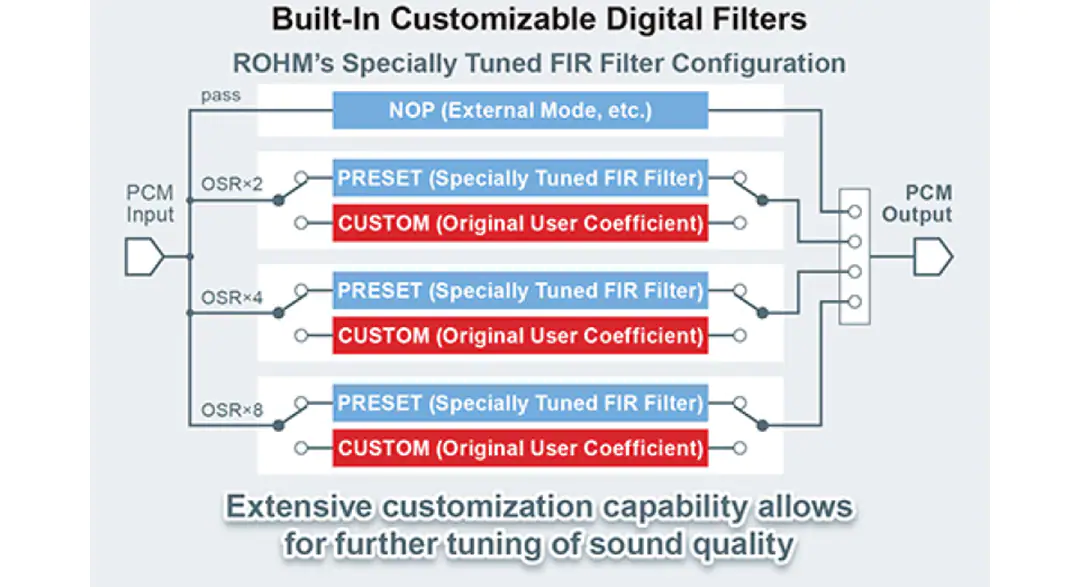

可定制的数字滤波器

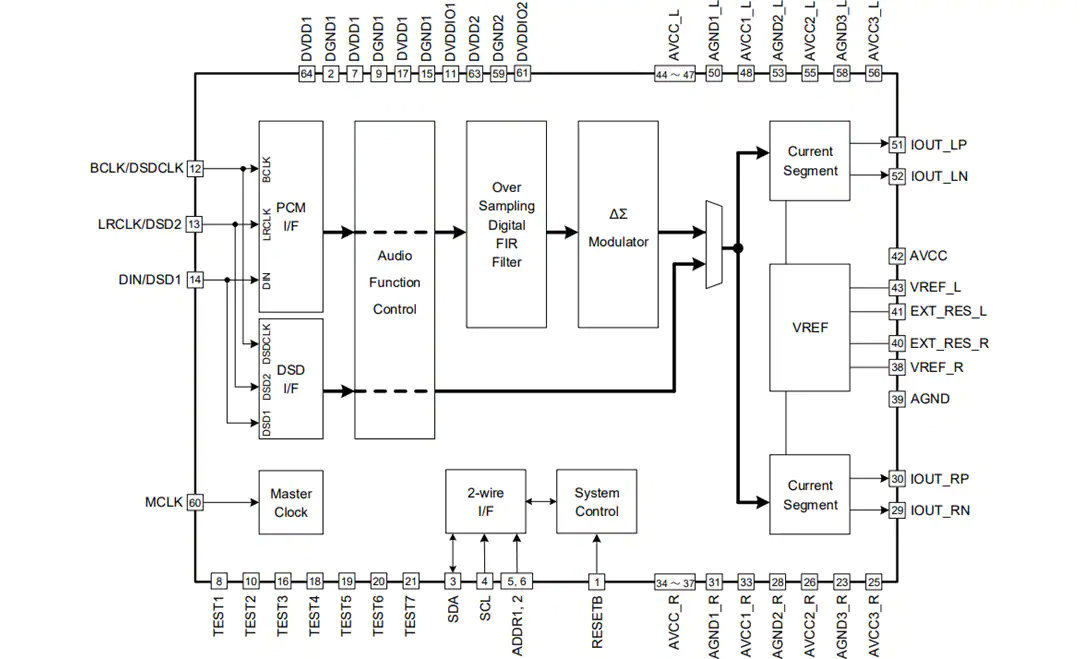

内部块图

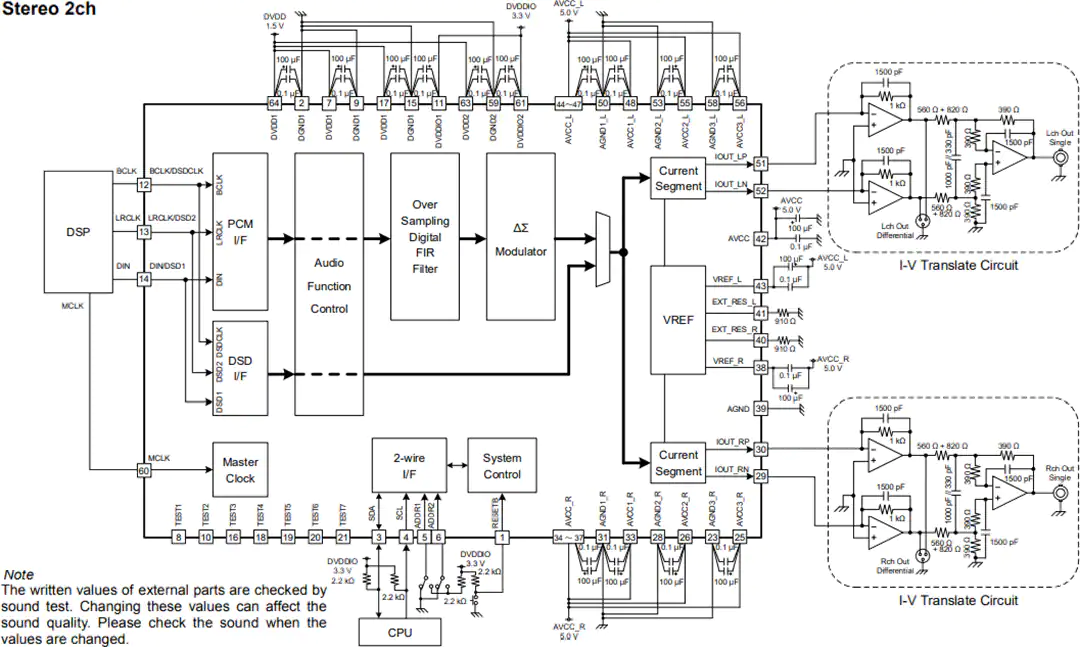

应用实例

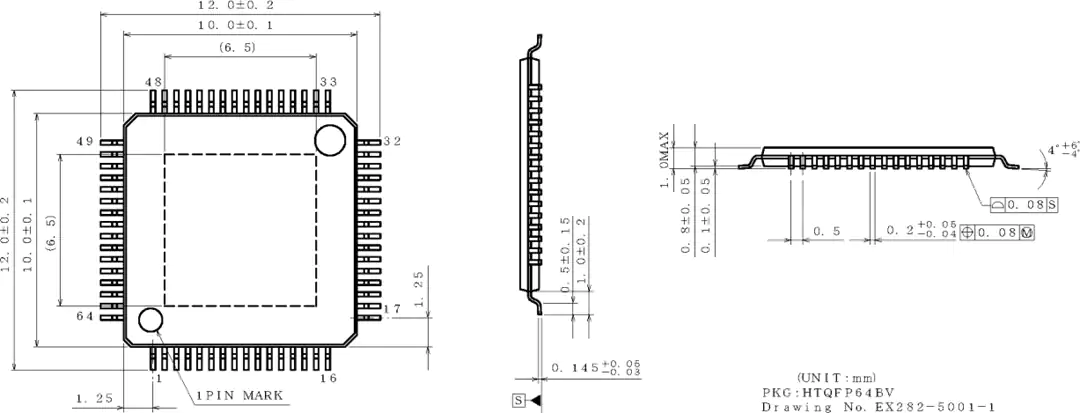

计划大纲
