Xidas VP3振动永久动力箱集成了能量收集技术，从微小的环境振动中捕获能量，并将其转化为电能，点滴地为专用车载电池充电。通过破坏性电磁发电机设计、专有的模拟升压电路和专门的电池集成，VP3可以为传感器提供长达10年的使用寿命。

VP3内部的能量收集发电机设计用于从特定的谐振频率产生电力。Xidas提供一系列VP3型号，可调至30Hz(10-300100)、50Hz(10-300300)和60Hz(10-300200)。激振源的共谐振频率决定了应采用哪种VP3模型。振动源不需要在这个共振频率上持续振动。VP3有一个板载电池，即使没有合适的振动源，也可以继续为无线传感器供电。然而，只有当源开始在目标共振频率再次振动时，电池才会重新充电。

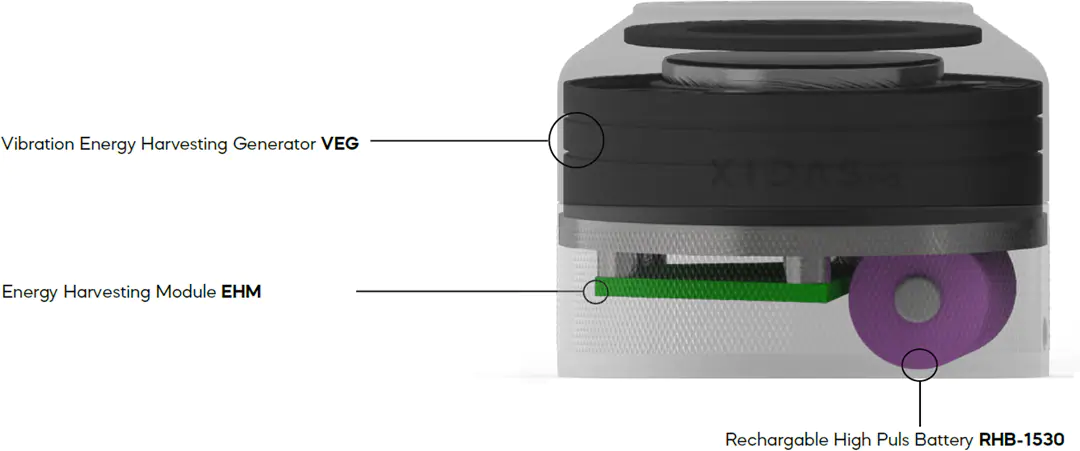

VP3被设计用于安装在其供电的无线传感器几英尺内的任何振动表面上。内部，专有的能量收集发电机产生电流从低振动剖面和涓流充电板载电池通过模拟提升电路。这种板载电池允许设备为传感器供电，即使振动能量不可用。从单元，电源通过一个5针，IP67 M12连接器电缆发送到无线传感器。无线传感器必须经过修改以接受这种电缆连接。

专门的高脉冲电流锂电池(RHB-1530作为独立产品提供)可以适应所有无线技术，从低电流设备(蓝牙 /BLE, ZigBee, LoRa, Sigfox, NB-IoT)到高电流和高脉冲操作(Wi-Fi ，蜂窝)。VP3提供了几个输出选项，使电池真正的即插即用。引脚4提供了一个没有调节的输出电压，所以你的传感器可以插入它就像一个正常的电池。对于更高电流要求的应用(>150mA峰值)，引脚1可以接入系统电压，最高可达4.1V。还提供了一根线，以监测电流进入电池的数量，以及外出。

西达斯VP3振动永久动力吊舱外形紧凑，直径为56mm，高度为42mm，重量仅为180g。

特性

• 从环境振动中获取能量并将其转化为电能

• 传感器寿命长达10年

• 加速度小于1g的振动可直接产生高达10mW的电能

• 小型外形(直径56mm x高度42mm)

• 电力处理适用于所有的无线技术


• 低电流设备(BLE, ZigBee, LoRa, Sigfox, NB-IoT)

• 高电流操作(Wi-Fi，蜂窝)

• 原型插头和;


• 输出容易与现有设备集成

• 不需要调节电路

• 无缝的充电/放电

• 加固的设计


• 坚固，防水IP67外壳

• -20℃~ +85℃的温度范围

应用程序

• 无线传感器电源

• 机器状态监测

• 环境监测

• 车队管理

• 资产跟踪

规范

• 频率

• 10 - 300100: 30 hz

• 10 - 300300: 50赫兹

• 10 - 300200: 60赫兹

• 电气规格

• 额定电压300 v;额定电流1

• 5针M12连接器电缆，PVC

• 收获功率:0.5mW至10mW

• 系统电压输出:最大750mA, 4.1V ~ 3.0V(DC)

• 150mA(最大)稳压输出1.8V或3.3V(DC)

• 储能:宽温高脉冲电池

• M12-5P电缆

• 机械规范

• 外形尺寸:直径56mm ×高42mm

• 安装孔:(1/4)- 28unf, 6.35mm深

• 重量:6.3盎司(名义)，180克

• 振动标签:0.05g ~ 1g加速度

• 冲击极限:50克

• 材料信息

• 阳极氧化铝6061外壳;通过无铅认证

• UL认证的电池

• PCB板UL认可

• M12-5P IP67等级电缆
