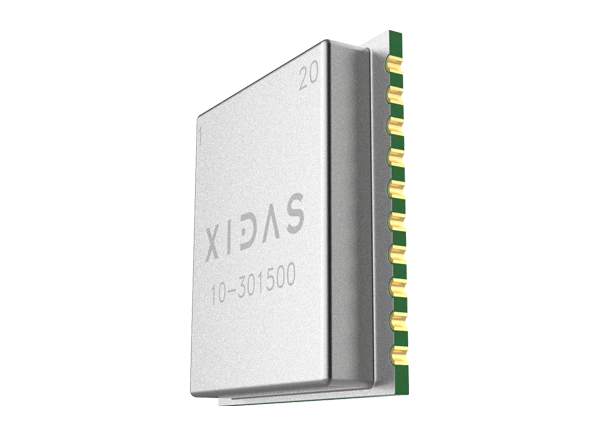

Xidas EHM-UNIV-1能量收集模块是一种小型的、交钥匙式的、表面安装模块，旨在从光伏电池、压电、机电和热电发电机等来源捕获少量收集的能量。EHM-UNIV-1利用这些能量持续滴充电存储元件，如可充电锂离子电池、薄膜电池或常规电容器。该设备优化为小型电子设备和无电池系统供电。当与Xidas RHB-1530混合超级电容/锂电池一起使用时，EHM-UNIV-1为驱动无线传感器提供了理想的解决方案。

EHM-UNIV-1结合了最先进的电源管理集成电路(PMIC)与支持电路，减少了所需的外部组件的数量，从而降低了开发成本。信号调理为直流输入源提供直接输入，或为交流源提供内置的整流电路。这种输入调节和PMIC允许从低至380mV的信号中收集能量。

EHM-UNIV-1提供两个独立的输出电压，一个可调的调节输出电压(VREG)和一个不调节的系统电压(VSYS)，与储能水平成比例。VREG是一个低电压的稳压器，高达150mA，其输出电压可以通过一个外部电阻设置为9个不同的水平，范围从1.5V到3.6V。系统输出电压允许更高的输出电流(高达1A)，由可复位保险丝保护。这种输出非常适合在传输或接收时需要更高的电流涌的无线设备，如Wi-fi 或蜂窝。

特性

• 用于能源收集和电源管理的交钥匙模块

• 用户可选择具有内置整流的直流或交流输入源

• 具有短路和ESD保护的大电流和小电流输出电压

• 可配置的最大功率跟踪(MPPT)

• 过充、过放电保护

• 内置锂离子电池和超级电容充电控制器

• 紧凑的占地面积，即插即用的设计

应用程序

• 机器状态监测

• 智能建筑

• 智能农业

• 智能工具

• 无线传感器网络

• 冷链管理

• 智能医疗

• 智能城市

规范

• 启动阈值w/ RHB1530电池:380mV, 6μW

• 最大输入电压(V(IN)): 3.6V

• 可配置的调节输出(VREG): 1.5V至3.6V，最高150mA

• 大电流系统电压输出(VSYS):高达1A(由可复位保险丝保护)

• 工作静态电流:510nA

• 睡眠静止电流:390nA

• 工作结温度范围:-40°C至+125°C

• 存储温度范围:-65°C ~ +150°C

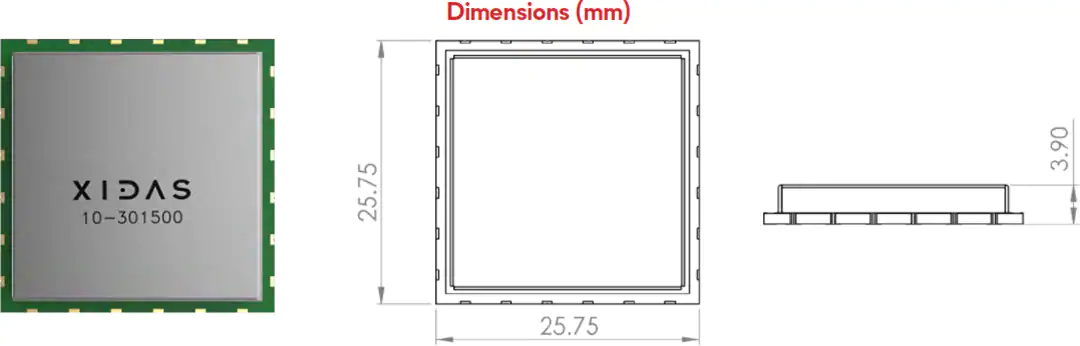

• 25.75mm x 25.75mm x 3.90mm的包装

文档

• 数据表

• 无线物联网实用电源解决方案白皮书

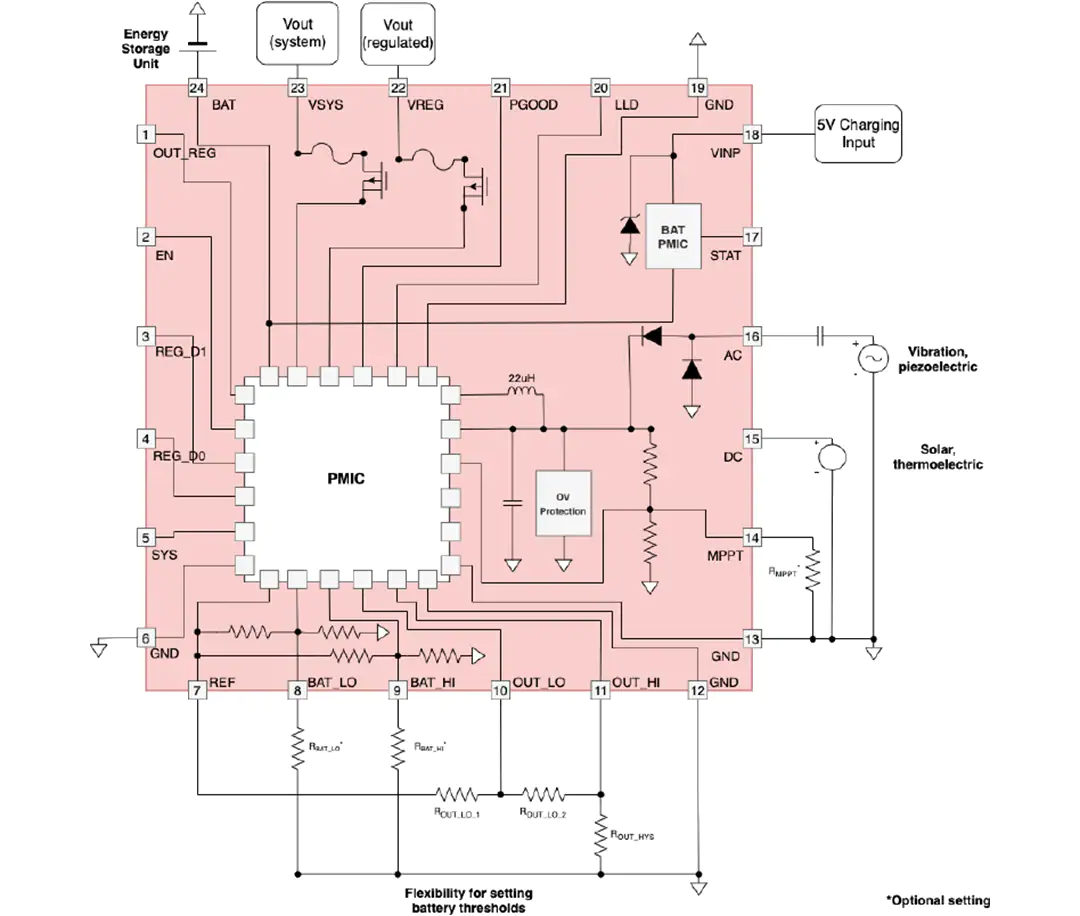

框图
