意法半导体L9963T自动SPI到隔离SPI收发器设计用于创建位于不同电压域的设备之间的通信桥梁。L9963T将来自传统的4线制SPI接口的通信数据传输到2线制隔离接口(反之亦然)。

L9963T收发器支持变压器和电容隔离，因为根据专用协议产生的隔离信号适合在这两个解耦电路中传输。L9963T可以被配置为SPI总线的Slave或Master，并支持由8到64位长的SPI帧组成的任何协议。收发器管理信息的传输，而不进行任何协议检查。

该设备本机兼容3.3V和5V逻辑和L9963隔离SPI，允许其在BMS应用程序中使用。

特性

• AEC-Q100合格

• 完全符合ISO26262, ASIL-D系统

• 兼容3.3V和5V逻辑

• 支持XFMR和电容隔离

• 10MHz SPI外围SPI从操作，可配置SPI频率(250kHz至8MHz) SPI主操作

• 333kbps和2.66Mbps垂直接口(VIF)隔离SPI通信

• 低待机电流

应用程序

• 汽车48V和高压系统

• 备份储能系统和UPS

• 工业通信网络

• 便携式和半便携式设备

• 远程传感器

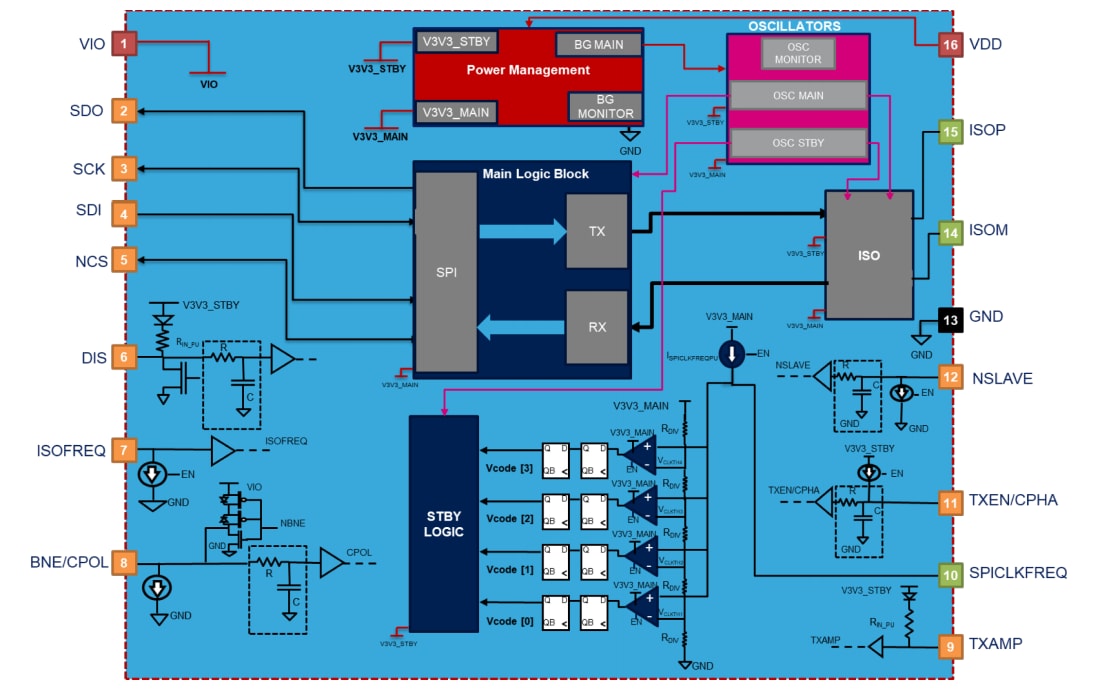

框图

引脚图
