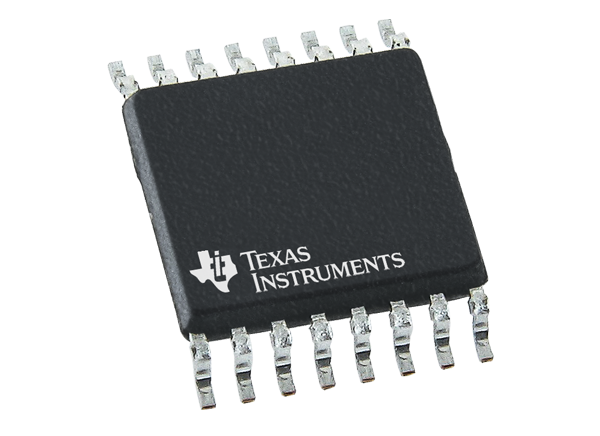

德州仪器TMUX721x CMOS开关是互补的金属氧化物半导体(CMOS)开关，具有四个独立可选的1:1，单极，单掷(SPST)开关通道。该器件采用单电源(4.5V ~ 44V)、双电源(±4.5V ~±22V)或非对称电源(如V(DD) = 12V, V(SS) = -5V)供电。TMUX721x支持双向模拟和数字信号的源(Sx)和漏极(Dx)引脚范围从V(SS)到V(DD)。

德州仪器TMUX721x的开关由SELx引脚上适当的逻辑控制输入控制。TMUX721x是精密开关和多路复用器系列器件的一部分，具有非常低的通断泄漏电流，允许它们用于高精度测量应用。

TMUX72xx系列提供闭锁免疫，防止设备内部寄生结构之间通常由过电压事件引起的不良大电流事件。锁存状态通常会持续到电源轨被关闭，并可能导致设备故障。锁紧抗扰特性允许TMUX72xx系列开关和多路复用器在恶劣环境中使用。

特性

• 封闭的免疫

• ±4.5V至±22V双电源范围

• 4.5V至44V单电源范围

• 2欧姆低导通电阻

• 370mA (max)高电流支持

• 工作温度-40℃~ +125℃

• 1.8 v逻辑兼容

• 自动防故障装置的逻辑

• 轨到轨操作

• 双向操作

应用程序

• 取样保持的电路

• 反馈增益开关

• 信号隔离

• 场发射器

• 可编程逻辑控制器(PLC)

• 工厂自动化与控制

• 超声波扫描仪

• 患者监测和诊断

• 心电图(ECG)

• 数据采集系统(DAQ)

• 半导体测试设备

• 液晶测试

• 仪器仪表-实验室，分析，便携式

• 超声波智能电表(水煤气)

• 光学网络

• 光学检测设备

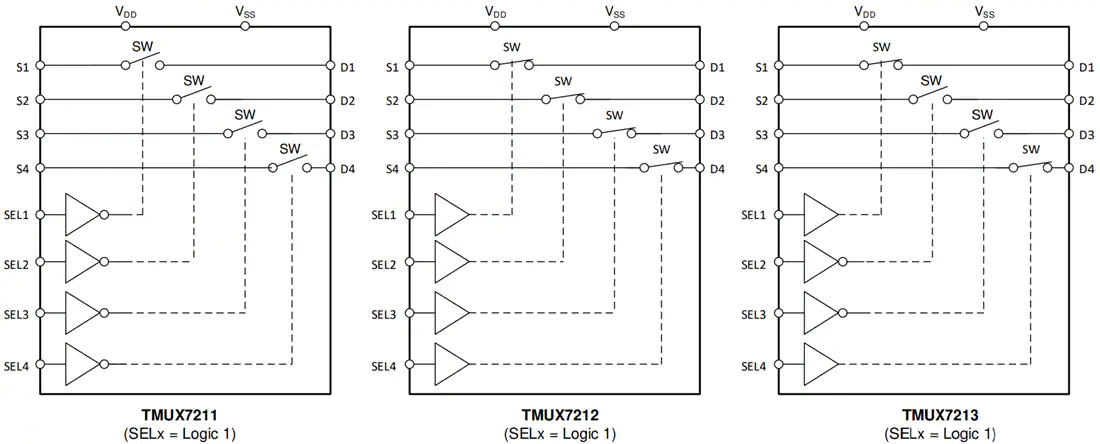

功能块图
