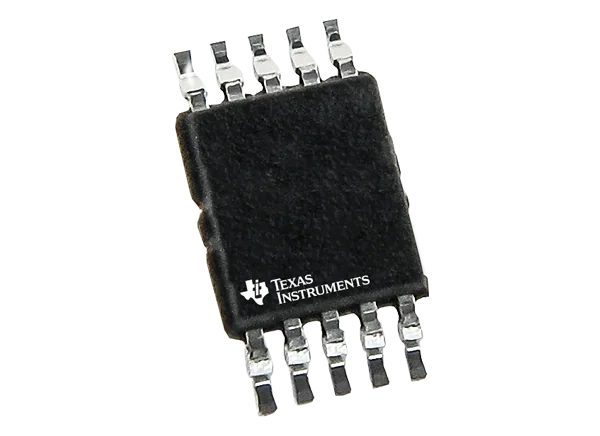

德州仪器INA229/INA229- q1电流/电压/功率/能量/电荷监视器是超精确的数字功率监视器，具有20位delta-sigma ADC，专门设计用于电流传感应用。该设备可以测量±163.84mV或±40.96mV的全量程差分输入，通过具有-0.3V到+85V共模电压支持的阻性并联传感元件。INA229报告电流，母线电压，温度，功率，能量和电荷积累，同时采用精度±0.5%集成振荡器。这些报告都是在后台执行所需计算时完成的。集成温度传感器精度为±1°C，用于模具温度测量，并用于监测系统的环境温度。

德州仪器INA229/INA229- q1的低偏置和增益漂移设计，使其可以用于制造过程中不需要多温度校准的精密系统。此外，极低的偏置电压和噪声允许在mA到kA传感应用中使用，并提供一个广阔的动态范围，而传感分流元件上没有显著的功耗损耗。该器件的低输入偏置电流允许使用更大的电流感应电阻，从而在微安范围内提供准确的电流测量。该设备允许可选择的ADC转换时间从50µs到4.12ms，以及从1x到1024x的样本平均，这进一步有助于降低测量数据的噪声。

特性

• 高分辨率，20位delta-sigma ADC

• 目前的监测精度

• ±1µV(最大)偏移电压

• ±0.01µV/°C(最大)偏移量

• ±0.05%(最大)增益误差

• ±20ppm/°C(最大)增益误差漂移

• 154dB(最小)共模抑制

• 电力监测精度

• 0.5%满量程，-40°C至125°C(最大)

• 能量和电荷精度

• 满量程(最大值)1.0%

• 快速报警反应

• -0.3V至+85V宽共模范围

• 0V到85V总线电压检测输入

• ±163.84mV /±40.96mV分流全量程差动量程

• 2.5nA(最大)输入偏置电流

• ±1°C(25°C)温度传感器

• 可编程电阻温度补偿

• 可编程转换时间和平均

• 10MHz SPI通信接口

• 从2.7V到5.5V供电

• 640µA(典型)工作电流

• 5µA(最大)关断电流

应用程序

• DC-DC转换器和电源逆变器

• 工业电池

• Power-over-Ethernet(坡)

• 电信设备

• 企业服务器

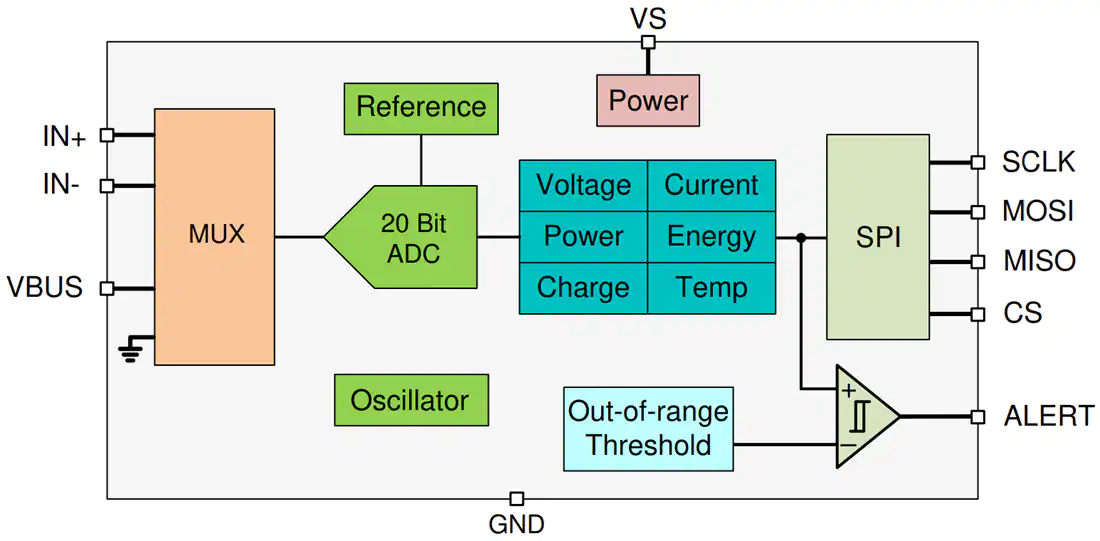

原理框图
