德州仪器DACx3701智能数模转换器(dac)是10位(DAC53701)和8位(DAC43701)的缓冲电压输出智能dac。这些设备消耗非常低的功率，可在一个微小的8针WSON封装。DACx3701的特性集，结合微小的封装和低功耗，使其成为诸如家电门渐入渐出、处理器较少的LED PWM输入调光、通用偏置点产生、电压边际和缩放、PWM信号产生和医疗报警音产生等应用的极佳选择。

这些设备有一个非易失性存储器(NVM)，一个内部引用，一个兼容pmbus的I(2)C接口，和一个通用输入。德州仪器公司的DACx3701可以使用内部基准或电源作为基准，并提供1.8V到5.5V的全量程输出。DACx3701是智能DAC设备，因为它具有先进的集成功能。智能dac具有力感输出、基于GPI的功能触发、医疗报警、PWM输出和NVM功能，使系统的性能和控制无需使用软件。

特性

• 1 LSB INL和DNL(10位和8位)

• 经营范围广

• 1.8V至5.5V电源

• -40°C至+125°C的温度范围

• 通用输入(GPI)的功能触发器

• PMBus 兼容I(2)C接口

• 标准，快速，快模式加

• 使用广播地址配置的四个设备地址选项

• 1.62V V(IH) + V(DD) = 5.5V

• 用户可编程非易失性存储器

• 保存和召回所有的寄存器设置

• 可编程波形生成:正方形、三角形和锯齿形

• 使用三角波形和FB引脚的脉宽调制(PWM)输出

• 预编程医疗报警声音产生方式:低、中、高优先级报警

• 数字回转速率控制

• 内部参考

• 0.2mA在1.8V非常低的功率

• 灵活启动-高阻抗或10K-GND

• 8针WSON (2mm × 2mm)微型封装

应用程序

• 烤箱

• 通风

• 输液泵

• 麻醉运载系统

• 外科手术设备

• 机架服务器

• 出口及应急照明

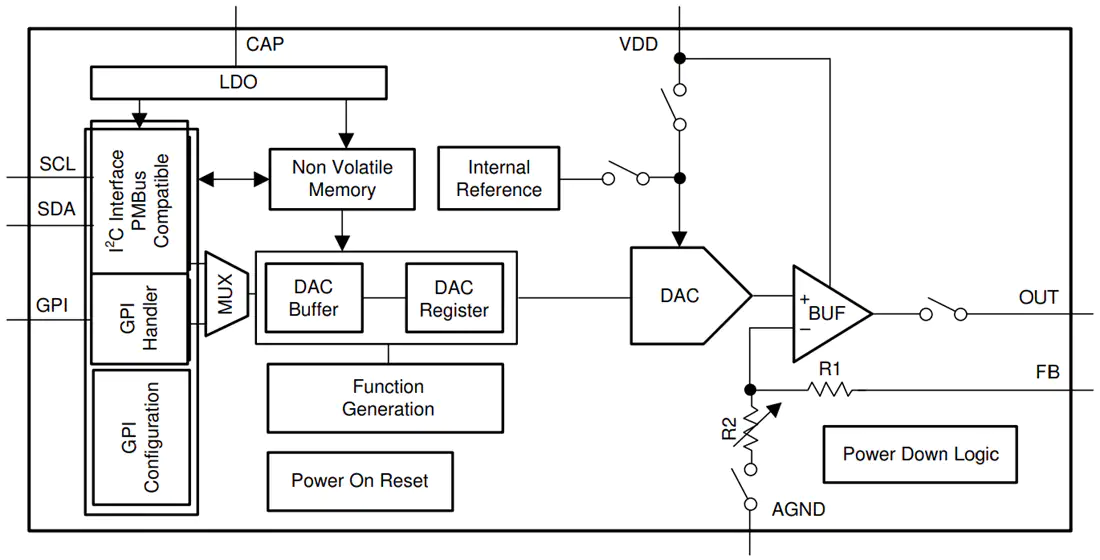

原理框图
