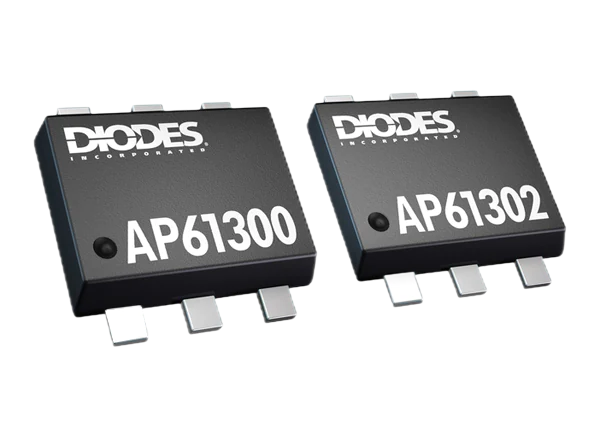

达尔科技AP61300/AP61302 3A同步Buck变换器具有2.4V到5.5V的宽输入电压范围。该器件集成了一个70毫欧高侧功率MOSFET和50毫欧低侧功率MOSFET。这提供了高效率的降压DC-DC转换。AP61300/AP61302采用恒定准时(COT)控制，可以最大限度地减少外部组件数量。这实现了快速的瞬态响应，容易的环路稳定，和低输出电压纹波。该设备以SOT563包形式提供。

特性

• V(IN) 2.4V ~ 5.5V

• 输出电压(V(OUT))

• 3A连续输出电流

• 0.6V±2%参考电压

• 19μA低静态电流(脉冲调频)

• 切换频率(V(IN) = 5V, V(OUT) = 1.8V)

• 在5mA轻负荷下高达84%的效率

• 通过EN可编程操作方式

• 脉冲频率调制

• 不管输出负载的脉宽调制

• 低压差(LDO)模式

• Power-Good指示器

• AP61302

• 保护电路

• 欠压锁定(UVLO)

• VIN过电压保护(OVP)

• 峰值电流限制

• 谷电流限制

• 热关机

• 完全无铅,完全通过无铅认证

• 无卤、无锑“绿色”设备

• 对于需要特定变更控制的汽车应用(即符合AEC-Q100/101/200、PPAP要求的部件)
  有能力，并在IATF 16949认证的工厂生产)

应用程序

• 5V分布式母线供电

• 白色家电和小家电

• 提供FPGA, DSP和ASIC

• 网络摄像机

• 无线路由器

• 消费电子产品

• 通用负载点

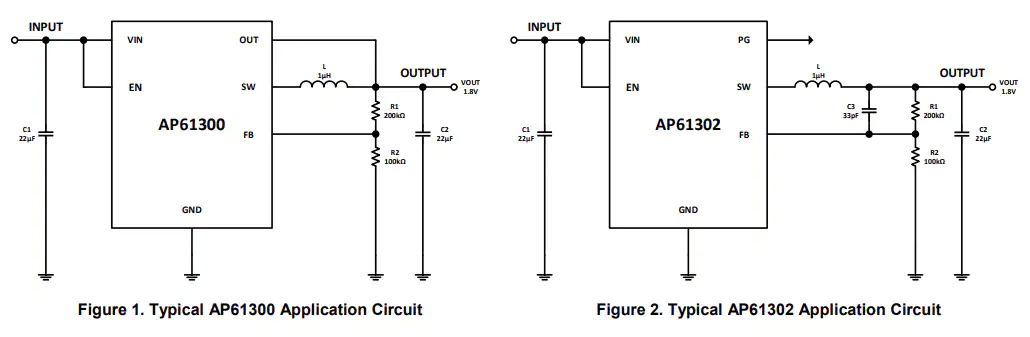

典型应用电路
