德州仪器bq77216电压和放大器;温度保护IC提供一系列的电压和温度监测。这些包括锂离子电池组系统的过压(OVP)、欠压(UVP)、开路(OW)和过温(OT)保护。每个单元都被独立监测过压、欠压和开路情况。加上一个外部NTC热敏电阻，该设备可以检测过温条件。

在德州仪器bq77216设备中，一旦检测到过压、欠压、开路或过温状态，就会启动内部延迟计时器。在延迟计时器过期时，相应的输出被触发到其活动状态，或高或低，这取决于配置。

当检测到故障时，过压触发COUT引脚;当检测到故障时，欠压触发DOUT引脚。如果检测到过温或开路故障，则同时触发DOUT和COUT。为了更快的生产线测试，德州仪器bq77216设备提供了客户测试模式(CTM)，大大减少了延迟时间。

特性

• 3系列电池到16系列电池保护

• 高精度过电压保护

• ±10 mv 25°C

• ±20mV从0°C到60°C

• 从3.55V到5.1V的过电压保护选项

• 低电压保护，可选1.0V至3.5V

• 种开放式连接连接检测

• 超温保护

• 随机细胞连接

• 功能性safety-capable

• 固定的内部延迟定时器

• 固定检测阈值

• 固定输出驱动类型的COUT和DOUT

• 活跃的高或活跃的低

• 主动高驱动到6V

• 开放式排水口，能够从外部拉至V(DD)

• 低功耗I(CC)≈1µA (V(CELL(ALL)) <V (OV))

• 低漏电流每单元输入<100nA，开路检测禁用

• 包足迹选项

• 带铅的24针TSSOP, 0.65mm铅间距

应用程序

• 用于锂离子电池组的保护

• 手持园艺工具

• 手持电动工具

• 无线吸尘器

• UPS电池备份

• 轻型电动汽车(eBike、eScooter、脚踏辅助自行车)

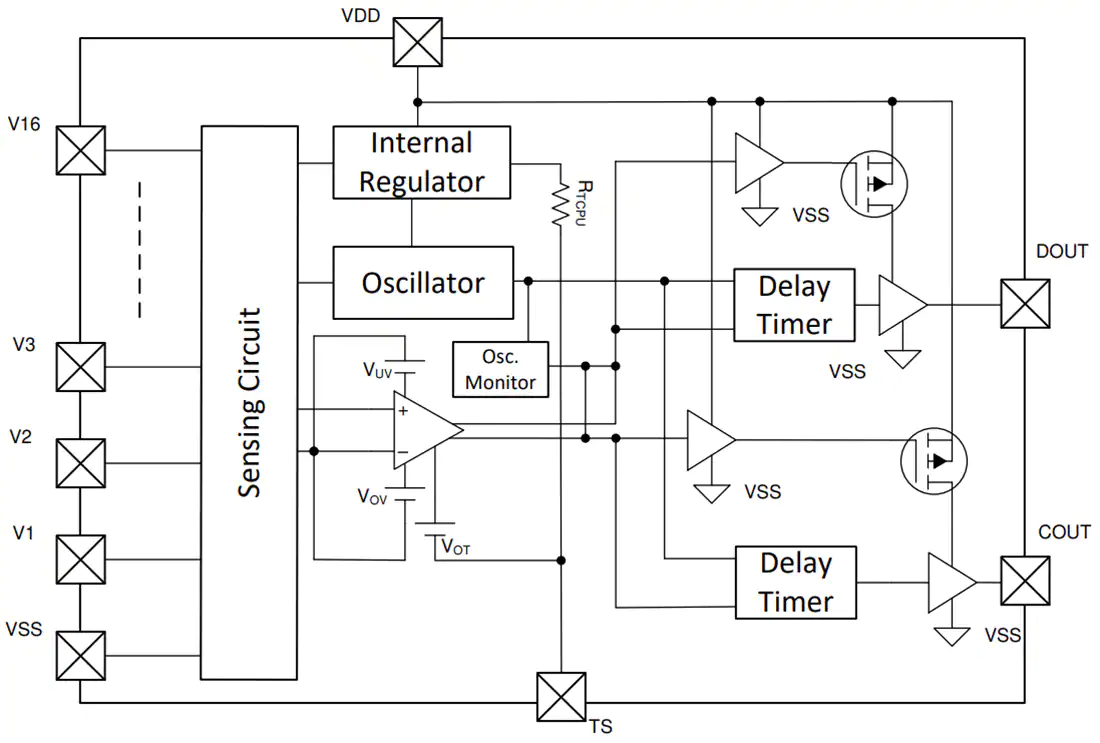

原理框图
