德州仪器TLV766-Q1 LDO线性稳压器是一款宽输入线性稳压器，支持从2.5V到16V的输入电压范围和高达500mA的负载电流。输出范围从0.8V到12V或高达14.6V，带可调版本。宽的输入电压范围使该设备是一个很好的选择，从变压器二次绕组和调节轨道，如10V或12V。此外，宽的输出电压范围允许设备产生偏压碳化硅(SiC)栅极驱动器和麦克风，以及电源微控制器(mcu)和处理器。

德州仪器TLV766-Q1具有1%的输出精度，为严格的数字负载供电要求。内部软启动电路降低启动期间的浪涌电流，从而允许更小的输入电容。宽带宽PSRR性能在1kHz时大于70dB，在1MHz时大于46dB。这种性能有助于降低上游DC/DC变换器的开关频率，并使后调节器滤波最小化。从20Hz到20kHz的高纹波抑制使该设备成为一个很好的电源音频组件的选择。TLV766-Q1采用8引脚，3mm × 3mm的VSON (DRB)封装，具有可湿性侧面和低热阻。

特性

• AEC-Q100符合汽车应用要求

• -40°C ~ +125°C, T(A)温度等级1

• -40°C至+150°C, T(J)结温

• 2.5V ~ 16V(最大18V)输入电压范围

• 1%的输出精度过载和温度

• 低静电流(I(Q))

• 50µA (typ)

• 4µA (max)禁用时

• 70dB在1kHz, 46dB在1MHz高PSRR

• 输出电压范围

• 0.8V ~ 14.6V(可调)

• 1.2V至12V(固定)

• 500µs(典型)内部软启动时间

• 折叠式限流和热保护

• 稳定与1µF或更大的电容器

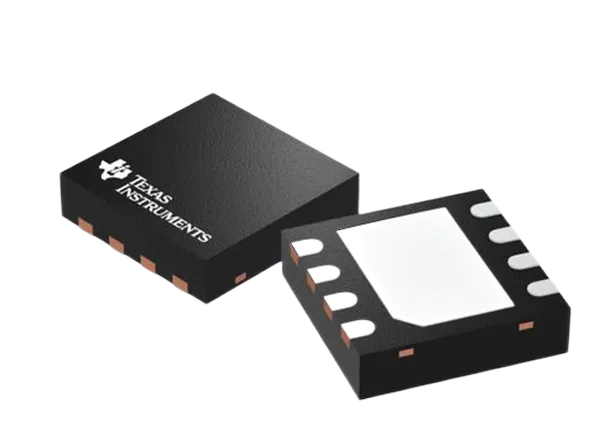

• 8针，3mm × 3mm WSON与可湿式侧面包装

• 51.9°C/W低热阻(R西塔JA)

应用程序

• 直流/直流转换器

• 变频器和电机控制

• 车载(OBC)和无线充电器

• 汽车单位负责人

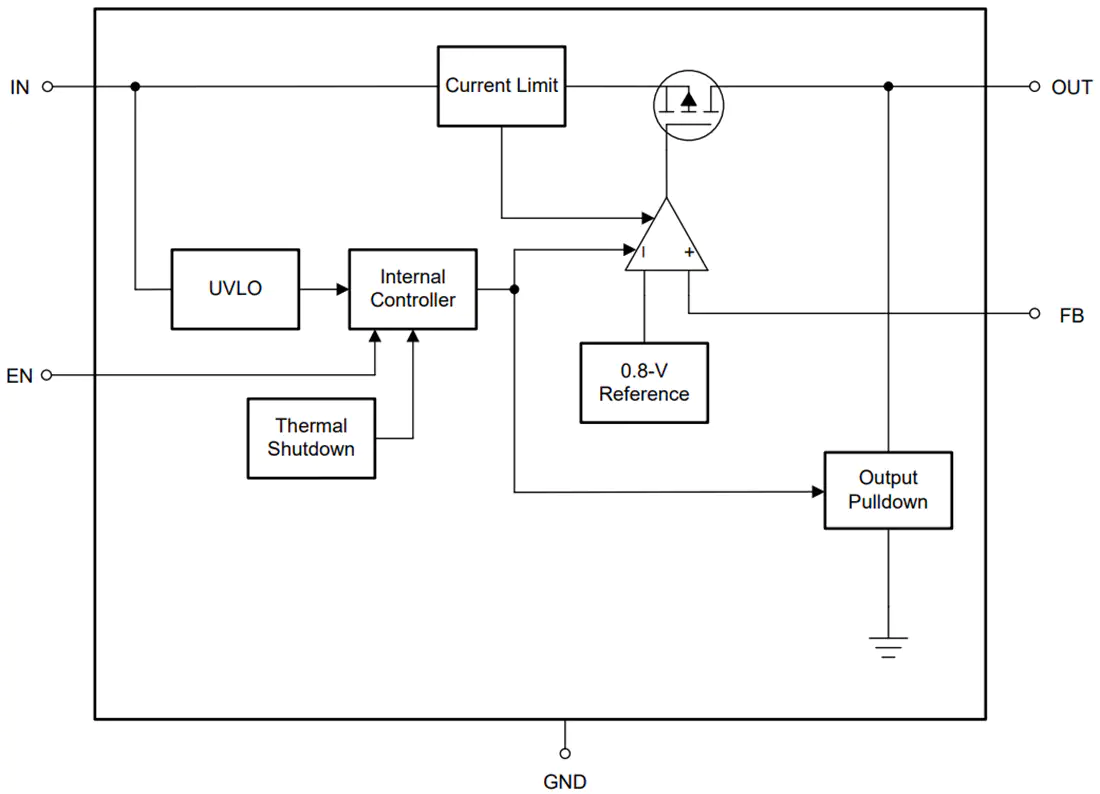

原理框图
